一、前期準備

RF-DG-52PAS是信馳達科技基于美國 TI CC2652P和CP2102為核心設計的Zigbee 3.0 USB Dongle,可燒錄 Z-Stack 3.x.0協調器固件，可以直接連接到計算機或樹莓派，通過ZHA或 Zigbee2MQTT連接到 Home Assistant或其他開源物聯網平臺。還可以燒錄路由器固件作為路由設備延展網絡范圍。

本文主要介紹以Windows 11系統安裝軟件和燒錄程序。

1.1 硬件準備

1.XDS110-PLUS 2.0（與官方LaunchPad二選一）

圖 1 XDS110-PLUS 2.0實物圖

XDS110-PLUS 2.0中包含：XDS110調試器、USB-A to Type-C-B電纜、具有2 x 52.54 mm連接器的10引腳扁平電纜、具有2 x 51.27 mm連接器的10引腳扁平電纜。

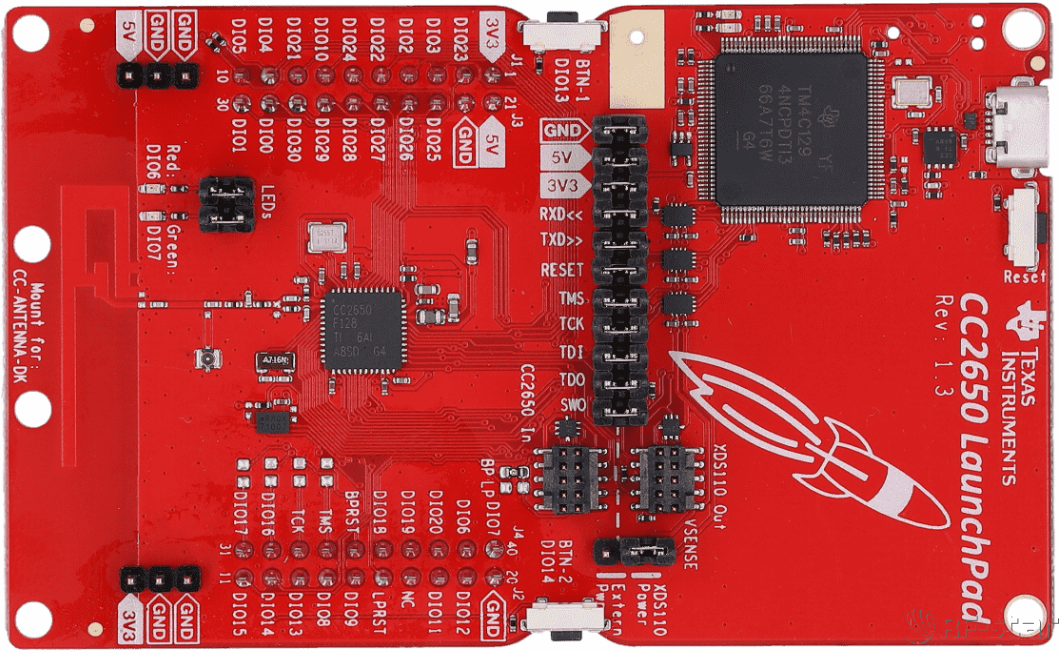

2.TI官方開發板LaunchPad實物圖

圖 2 TI官方開發板

燒錄可用TI官方開發板自帶的XDS110。

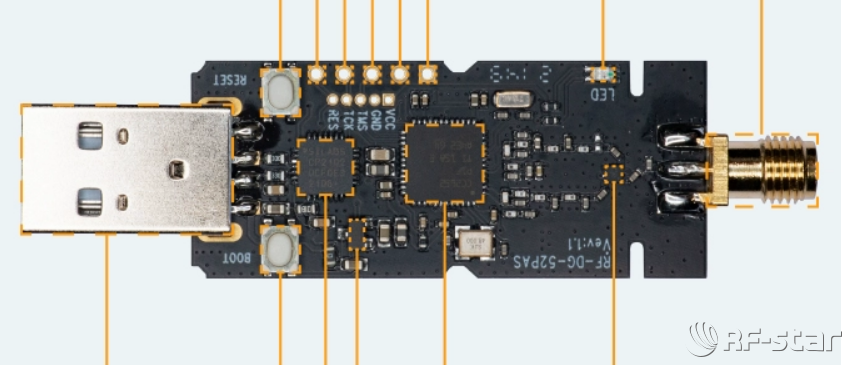

3.RF-DG-52PAS工具實物圖

圖 3 RF-DG-52PAS實物圖

點擊購買RF-DG-52PAS Dongle模塊。

1.2 軟件準備

Smart-rf-studio 7下載地址：

https://www.ti.com/tool/SMARTRFTM-STUDIO?keyMatc h=SMARTRF%20STUDIO%207#downloads

flash-programmer 2下載地址：

https://www.ti.com/tool/FLASH-PROGRAMMER?keyMatch=FLASH%20PROGRAMMER%202#downloads

Uniflash下載地址：

https://www.ti.com/tool/UNIFLASH?keyMatch=&tisearch=search-everything&usecase=software#downloads

說明：燒錄軟件在flash programmer 2與Uniflash中二選一即可，如flash programmer 2燒錄失敗，則選用Uniflash燒錄（較新的固件版本不能使用flash programmer 2燒錄）。

1.3 固件準備

需要燒錄的固件：

圖 4 模塊固件

二、硬件調試

2.1 引腳定義

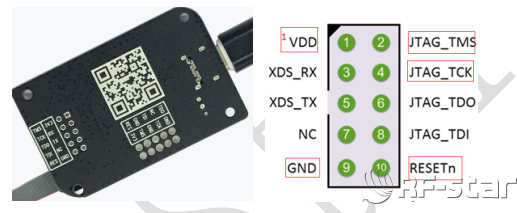

1.XDS110-PLUS 2.0的接口如圖所示，調試器使用時需連接VDD、TMS、TCK、GND ,RES ,插針即可燒錄硬件。

圖 5 XDS110的接口

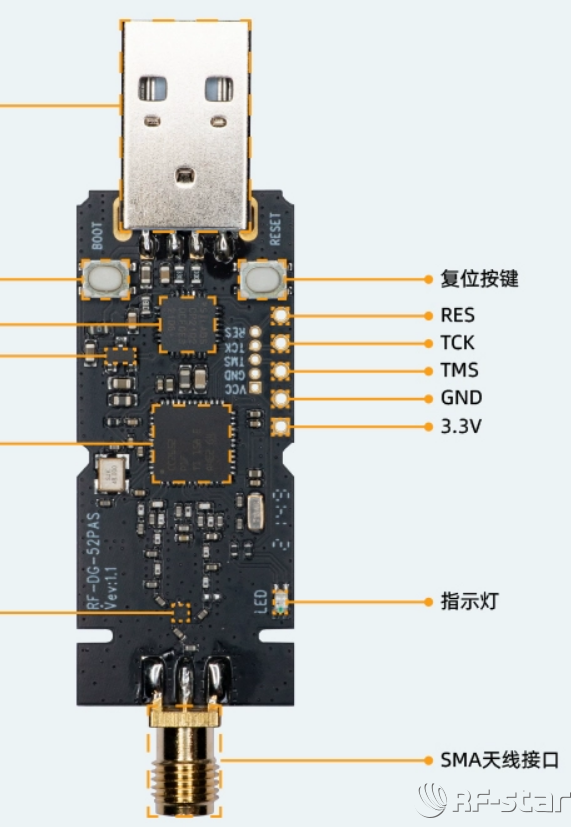

2.RF-DG-52PAS 模塊燒錄接口包括VCC、TMS、TCK、GND ,RES，5個接口，模塊引腳可以按照下圖找到具體的位置。

圖 6 RF-DG-52PAS接口圖

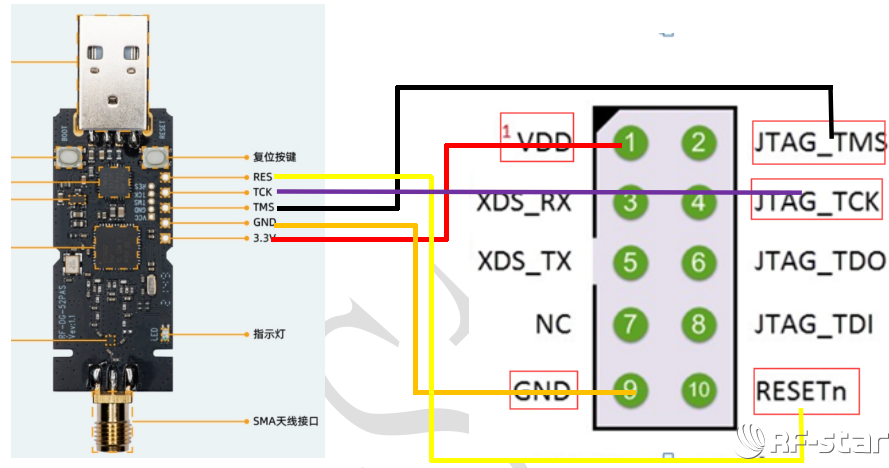

2.2 連接方法

將XDS110-PLUS2.0中的VDD、TMS、TCK、GND、RES引腳與RF-DG-52PAS燒錄接口中對應的VCC、TMS、TCK、GND、RES引腳連接起來即可。

圖 7 燒錄引腳接線圖

2.3 工作參數

最小目標芯片電壓：2V

最大目標芯片電壓：3.6V

工作溫度：-20℃ to 85 ℃

大輸出電流：500mA

輸出電壓：3.3V 與 5V

三、軟件安裝

3.1 SmartRF Studio 7安裝

1.解壓下載下來的壓縮包,然后點擊“Setup_SmartRF”進行安裝。

圖 8 點擊“Setup_SmartRF”開始安裝

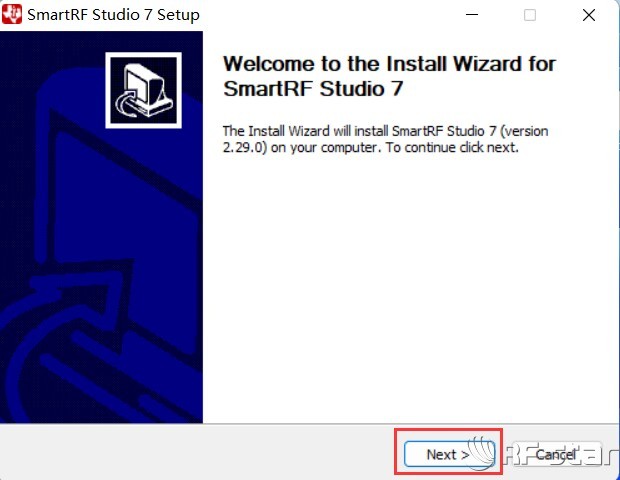

2.點擊“Next”。

圖 9 點擊“Next”

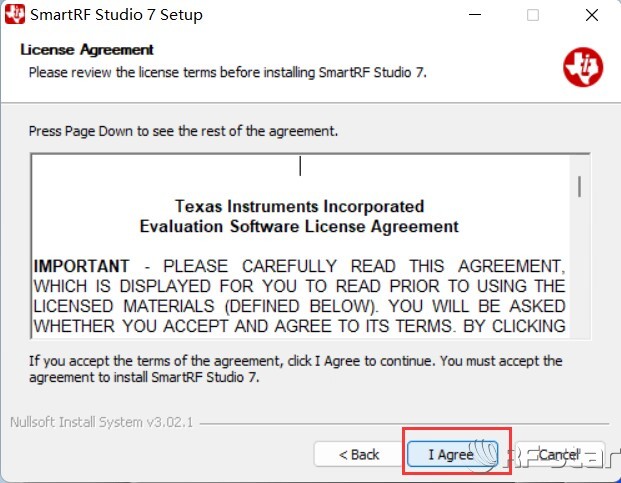

3.點擊“I Agree”。

圖 10 點擊“I Agree”

4.點擊“Next”。

圖 11 點擊“Next”

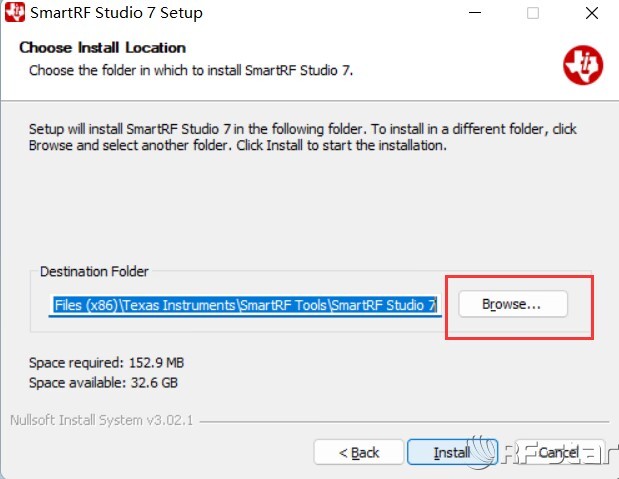

5.選擇安裝目錄，也可以選擇默認的安裝路徑。

圖 12 選擇安裝目錄

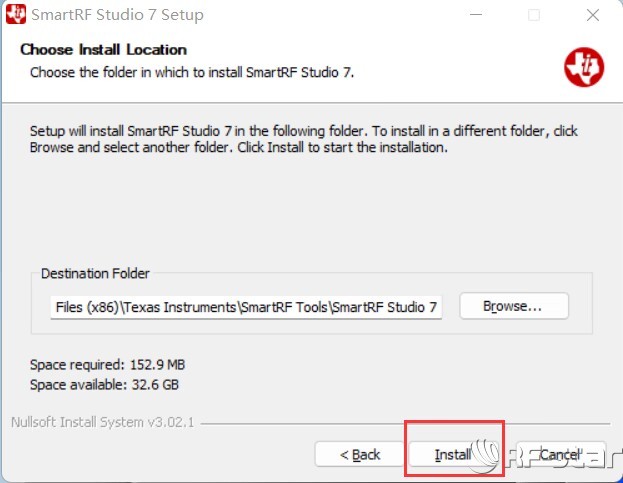

6.點擊“Install”。

圖 13 點擊“Install”

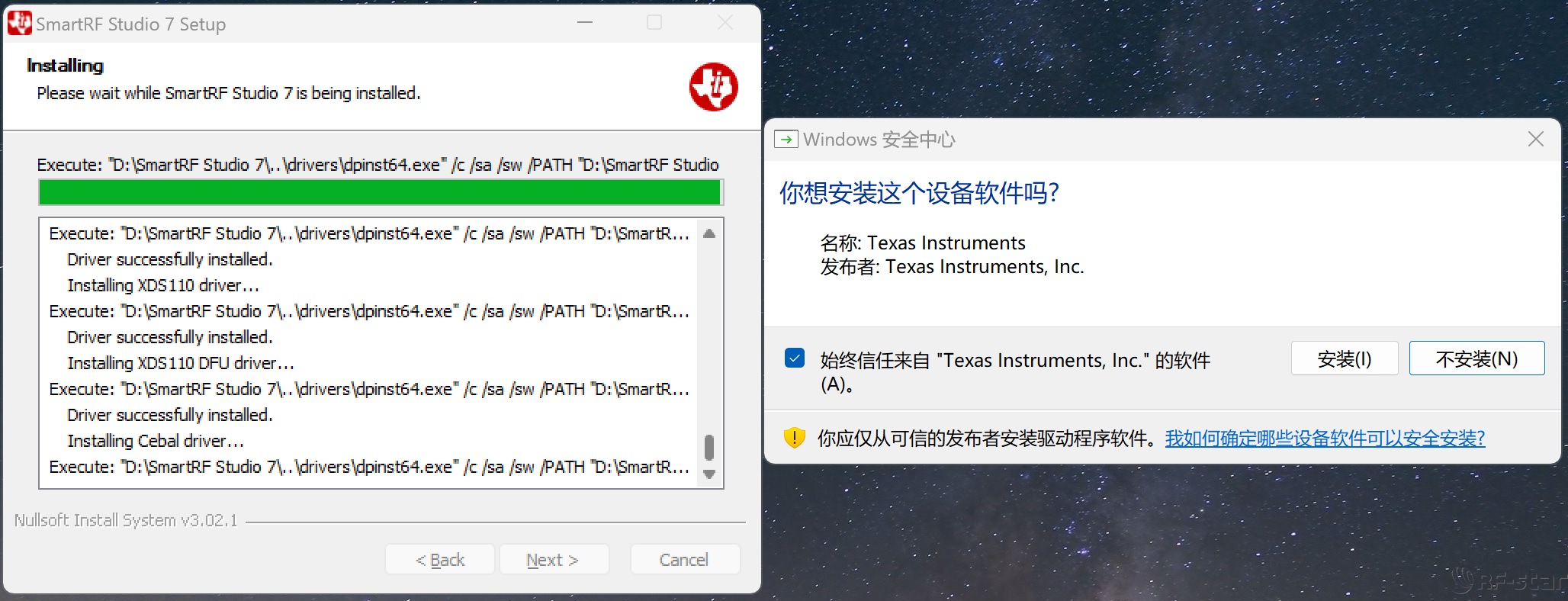

7.等待

SmartRF Studio 7

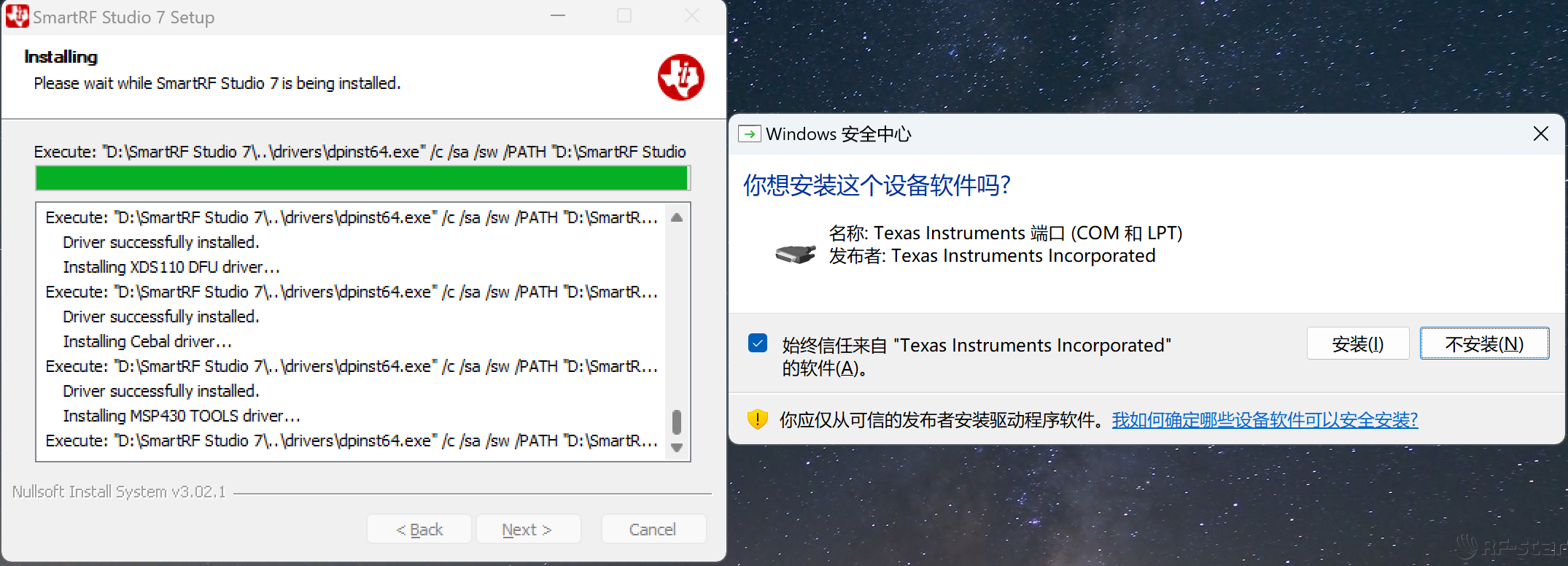

軟件安裝，在彈框中依次點擊圖14、圖15和圖16中的“安裝”，會自動完成XDS110驅動的安裝。如未彈框則按照附錄完成XDS110的驅動安裝。

圖 14 XDS110驅動安裝

圖 15 XDS110驅動安裝

圖 16 XDS110驅動安裝

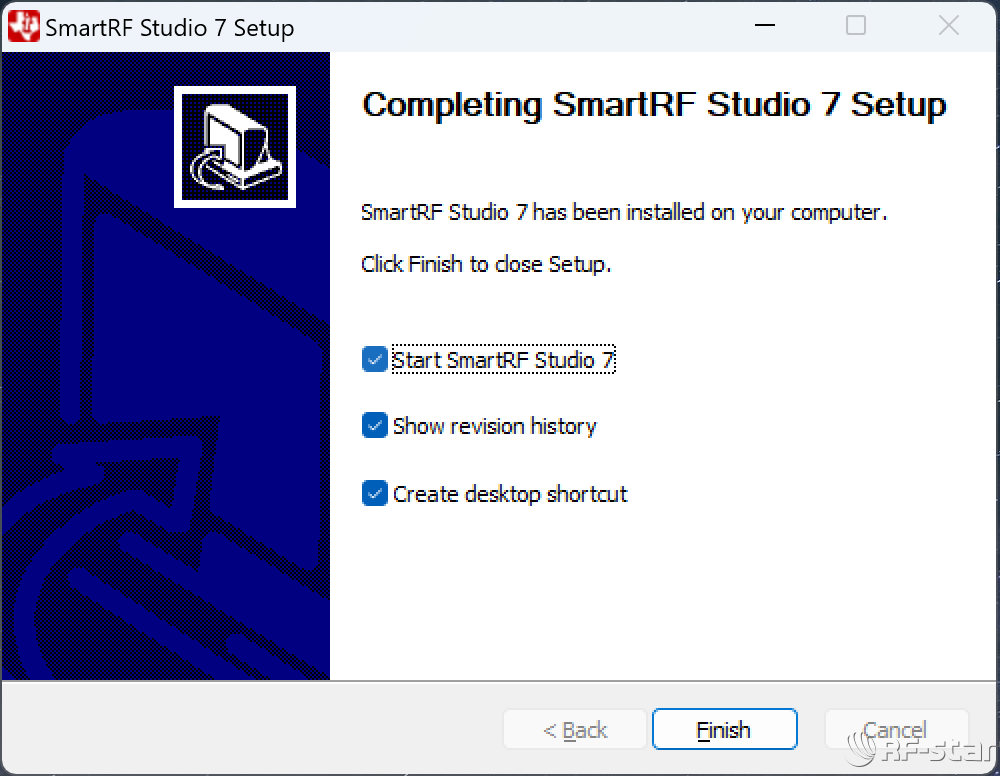

8.SmartRF Studio 7軟件安裝完成，是否創建快捷方式或者啟動SmartRF Studio 7（可選），然后“Finish”。

圖 17 軟件安裝完成

3.2 flash-programmer2安裝

1.解壓下載下來的壓縮包,然后點擊setup_SmartRF…進行安裝。

圖 18 點擊setup_SmartRF…進行安裝

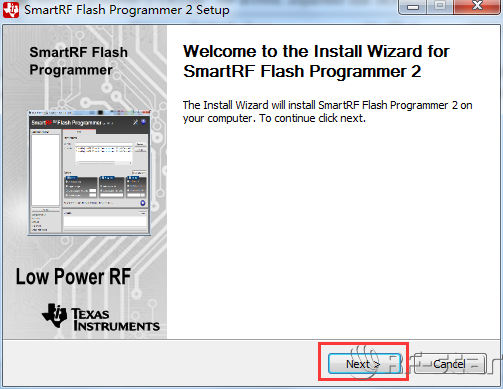

2.點擊“Next”。

圖 19 點擊“Next”

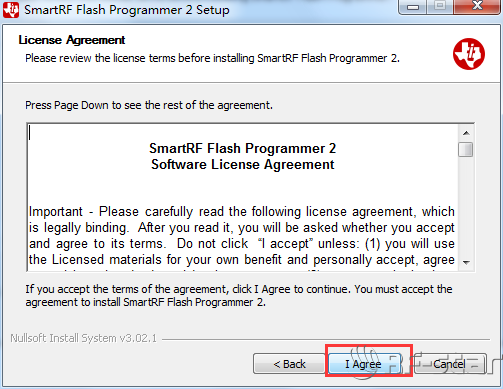

3.點擊“I Agree”。

圖 20 點擊“I Agree”

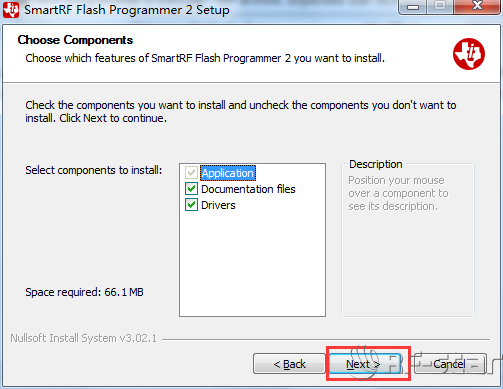

4.點擊“Next”。

圖 21 點擊“Next”

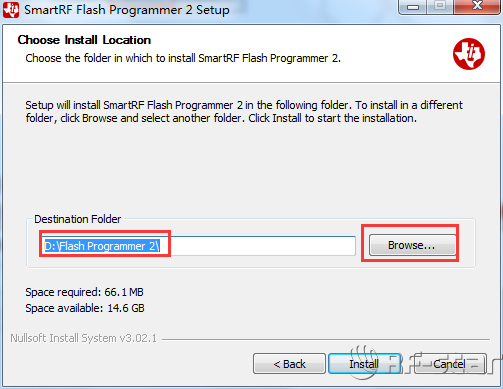

5.選擇安裝目錄，也可以選擇默認的安裝路徑。

圖 22 選擇安裝目錄

6.點擊“Install” 安裝完成。

圖 23 點擊“Install”完成安裝

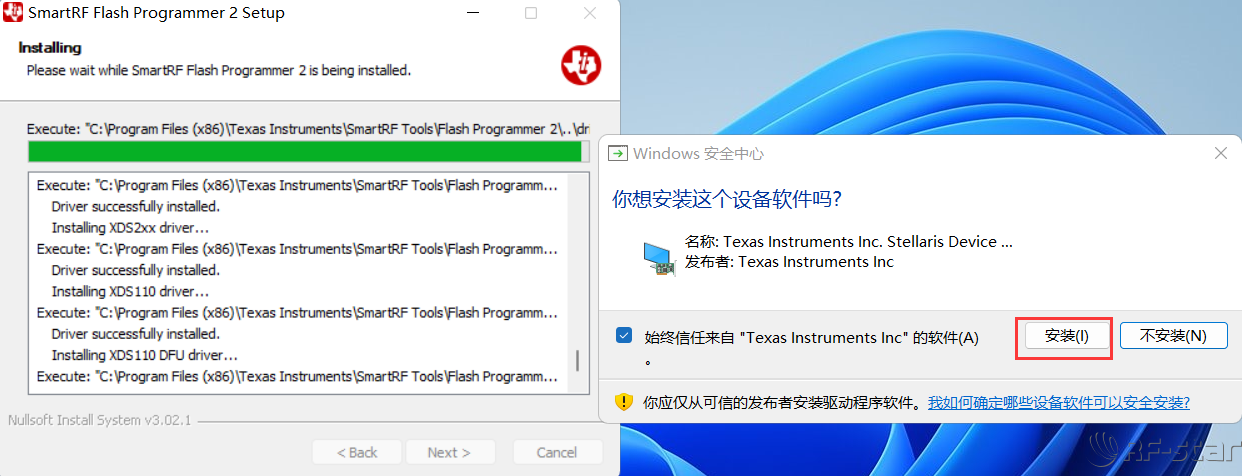

7.等待flash-programmer2軟件安裝，在彈框中點擊圖24中的“安裝”，會自動完成XDS110驅動的安裝。如未彈框則按照附錄完成XDS110的驅動安裝。

圖 24 XDS110驅動安裝

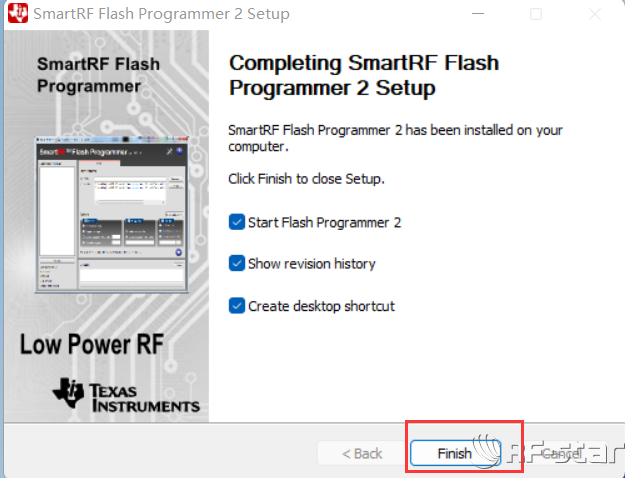

8.flash-programmer2軟件安裝完成，是否創建快捷方式或者啟動flash-programmer2（可選），然后“Finish”。

圖 25 軟件安裝完成

3.3 Uniflash安裝

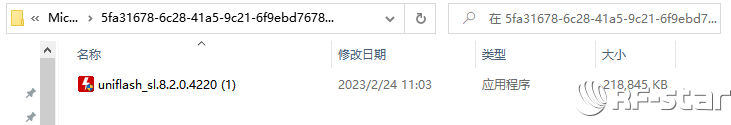

1.打開安裝包下載目錄，找到對應安裝包。

圖 26 Uniflash安裝包

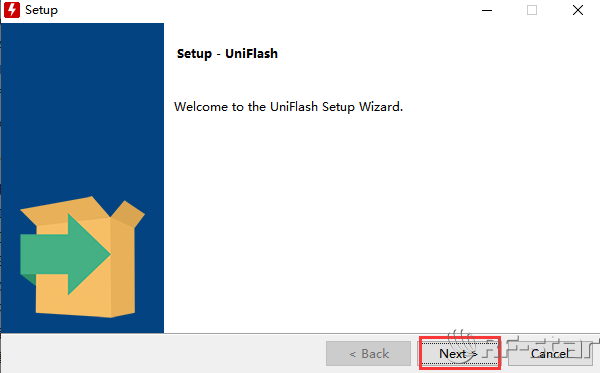

2.雙擊安裝包，允許對設備進行修改，在彈出的窗口選擇“Next”。

圖 27 選擇“Next”

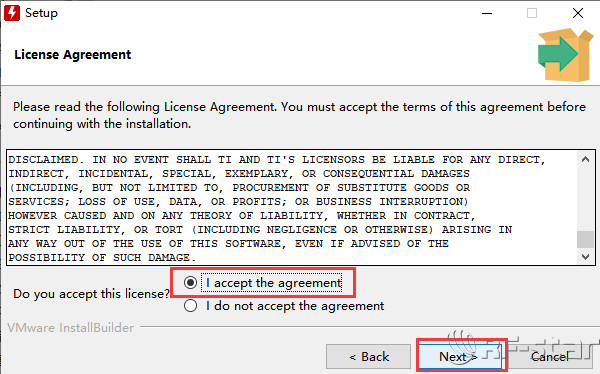

3.在“License Agreement”彈窗選擇“I accept the agreement”，然后“Next”。

圖 28 選擇“I accept the agreement”，然后“Next”

4.可自定義選擇安裝路徑，此處按默認路徑安裝。

圖 29 選擇安裝路徑

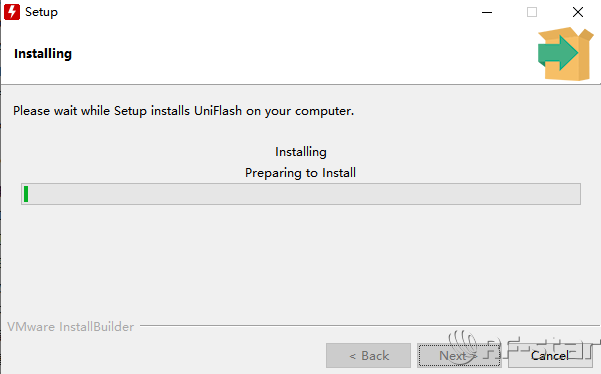

5.等待安裝。

圖 30 等待安裝

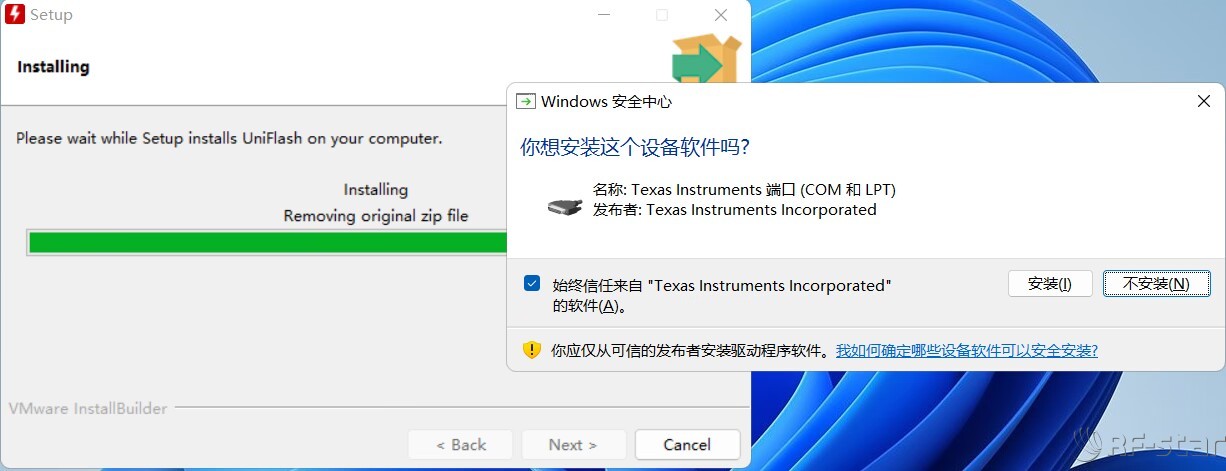

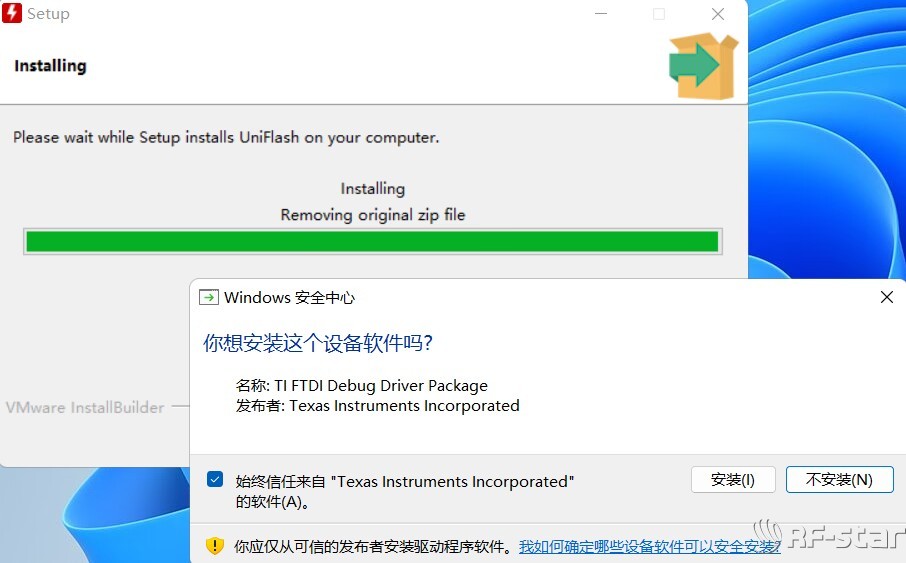

6.等待Uniflash軟件安裝完成，在彈框中依次點擊圖31和圖32中的“安裝”，會自動完成XDS110驅動的安裝。如未彈框則按照附錄完成XDS110的驅動安裝。

圖 31 安裝XSD110驅動

圖 32 安裝XDS110驅動

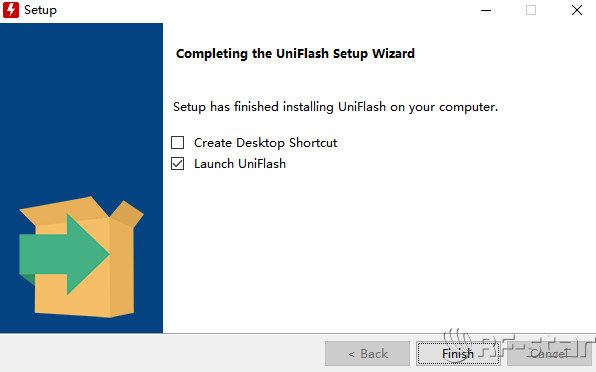

7.Uniflash軟件安裝完成，是否創建快捷方式或者啟動Uniflash（可選），然后“Finish”。

圖 33 軟件安裝完成

四、燒錄

4.1 flash programmer 2軟件燒錄

1.雙擊打開軟件。

圖 34 SmartRF Studio 7圖標

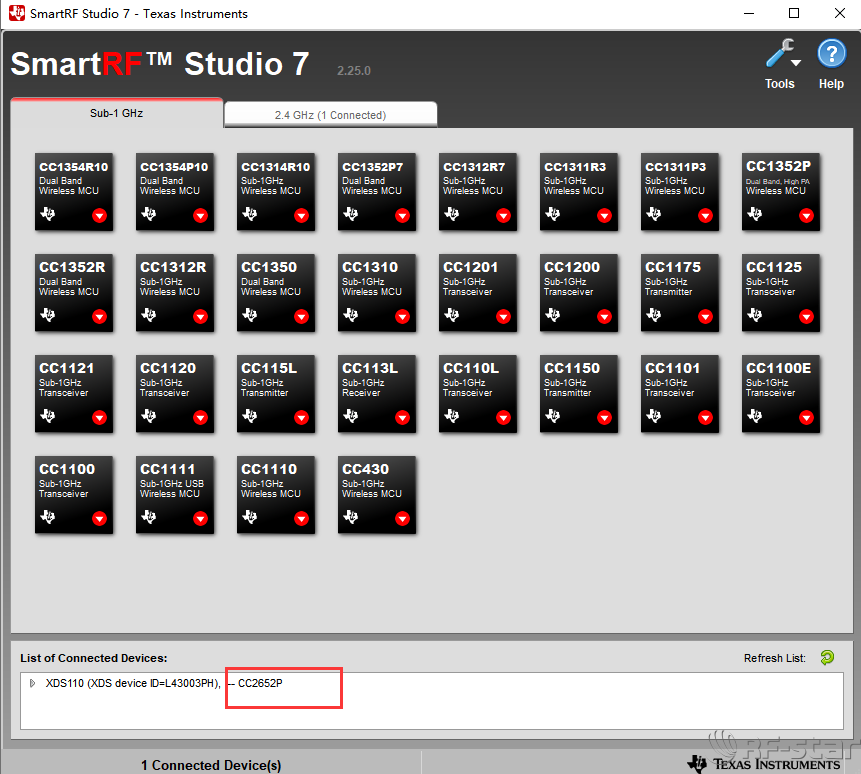

2.可以在軟件下方看到相關信息，也可以點擊方框內右上角的刷新按鈕進行刷新。

圖 35 連接顯示芯片

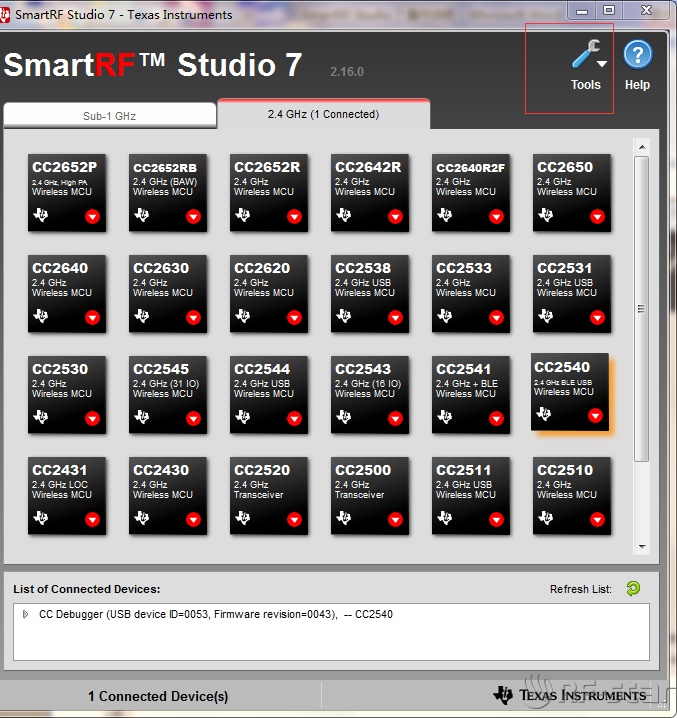

3.點擊軟件右上角的Tools圖標，在彈出的選項中點擊第二行Flash Programmer2。

圖 36 選擇Flash Programmer2

圖 36 選擇Flash Programmer2

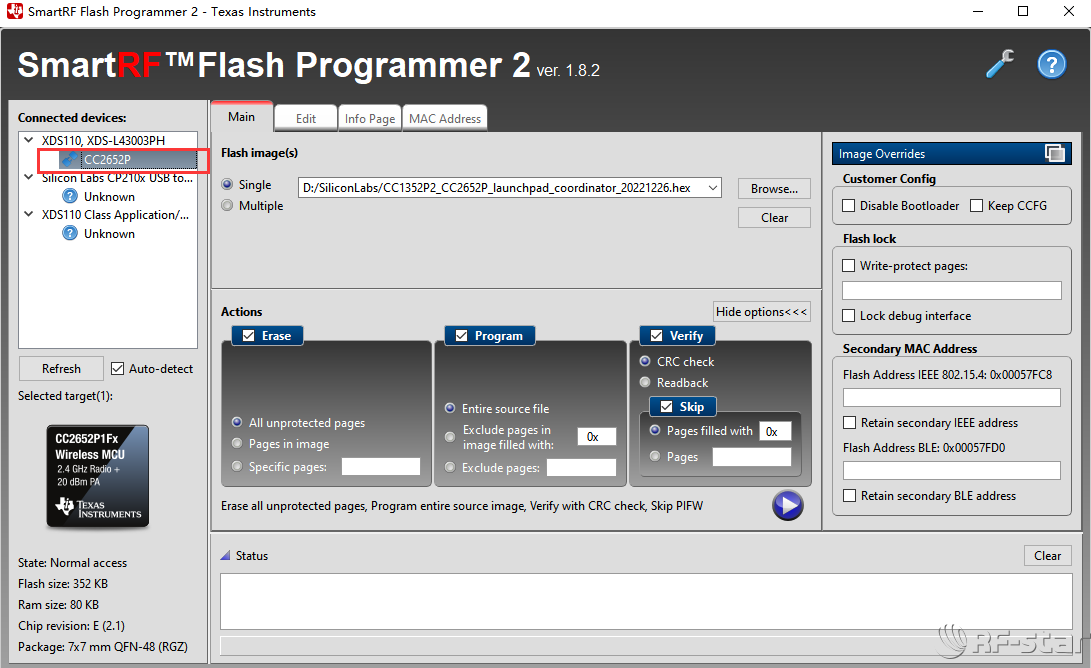

4.點擊之后會跳轉至下圖頁面。

圖 37 Flash Programmer2界面

5.點擊選中芯片的型號, 點擊 Refresh 時自動刷新。

圖 38 刷新芯片

6.燒錄前需對芯片進行擦除操作，原因是部分芯片鎖住了需要擦除才能連接上，點擊右上角工具標志，選擇CC26XX/CC13XXforced Mass Erase。

圖 39 擦除芯片

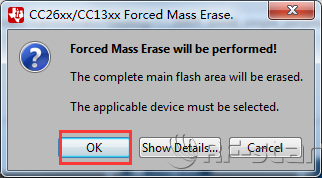

7.點擊“OK”。

圖 40 點擊“OK”

8.出現如下圖所示即表示擦除成功。

圖 41 擦除成功

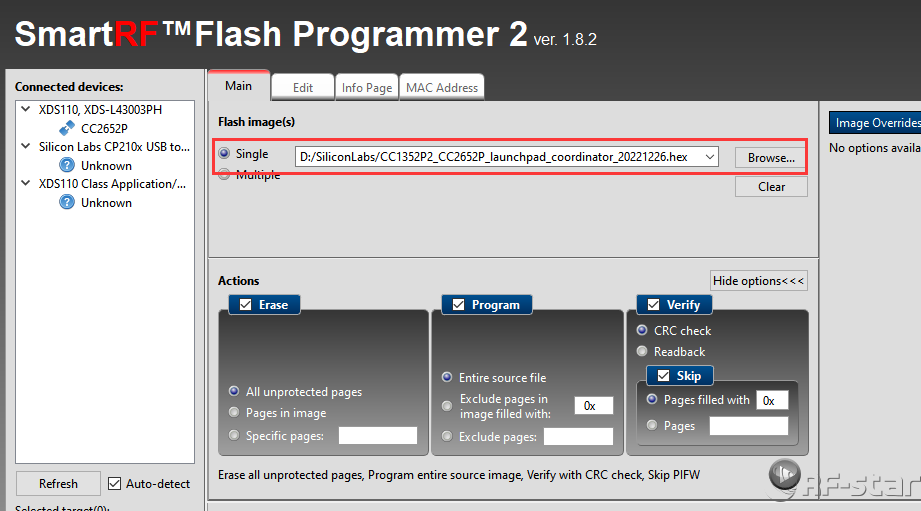

9.勾選Single，再點擊Browse選擇需要燒錄的固件（特別注意：固件的路徑不能包含中文字符，須全英文！）。

圖 42 選擇燒錄的固件

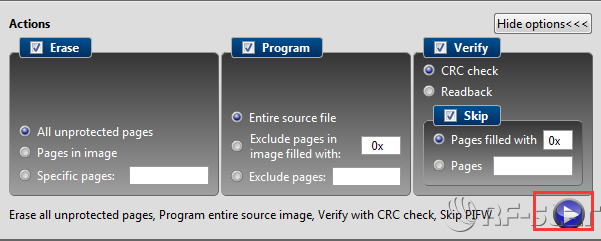

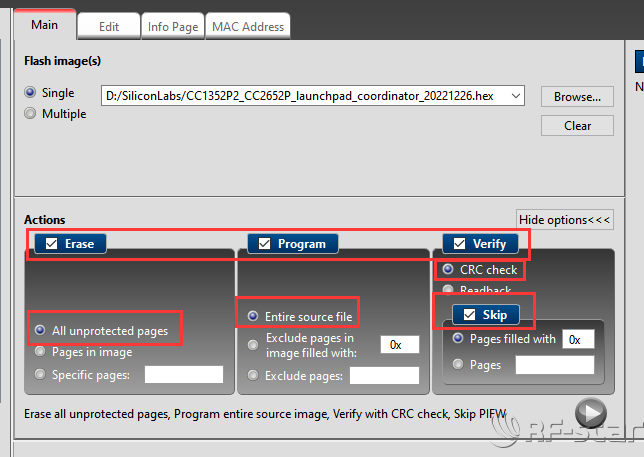

10.“Actions”框內勾選如下圖。

圖 43 “Actions”框內勾選

11.點擊開始燒錄。

圖 44 開始燒錄

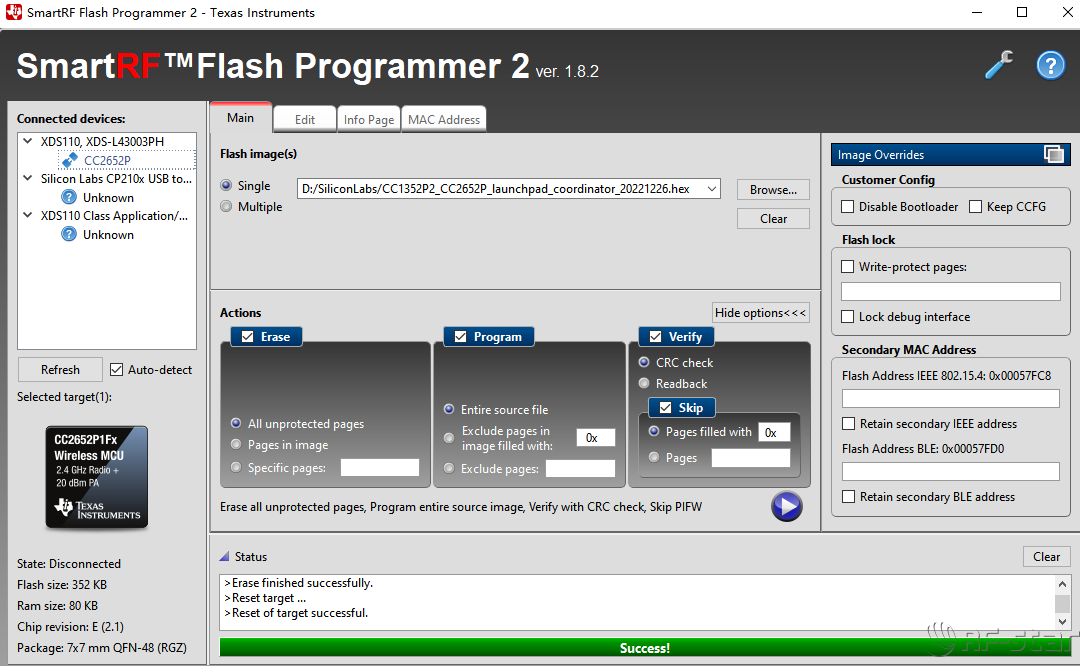

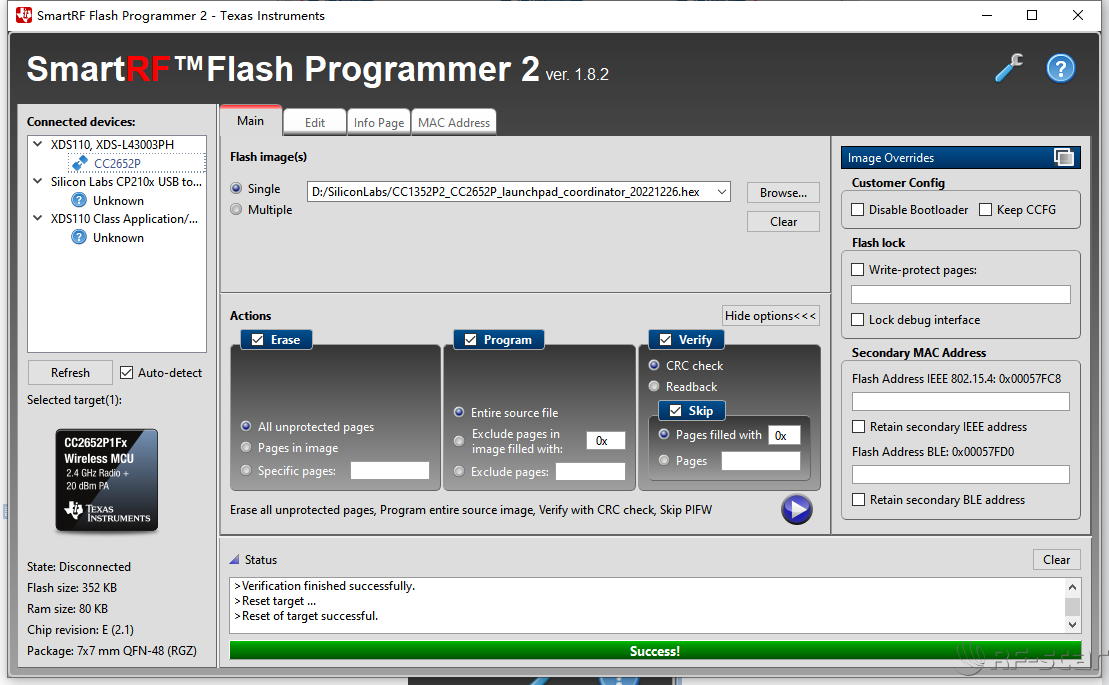

12.燒錄成功。

圖 45 燒錄成功

4.2 Uniflash軟件燒錄

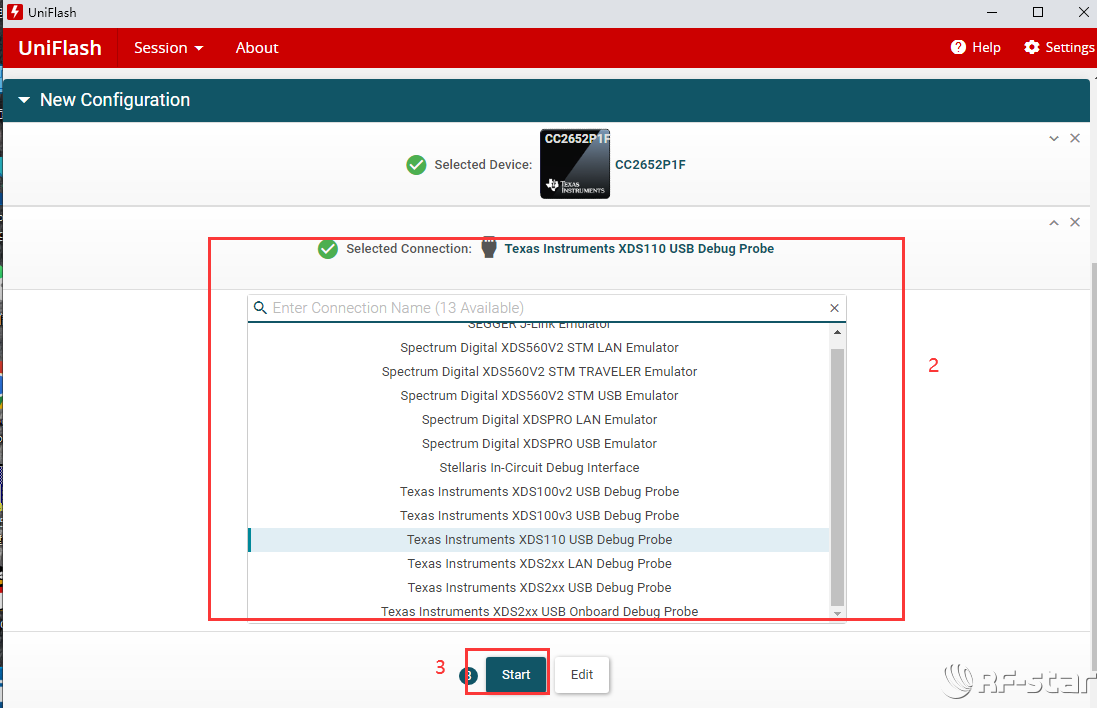

1.打開Uniflash，在“New Configuration”里先選擇芯片型號（可手動輸入），此處以CC2652P1F為例；選定后，再選擇燒錄器，如XDS110；最后點擊“Start”。

圖 46 選擇芯片型號

圖 47 選擇燒錄器

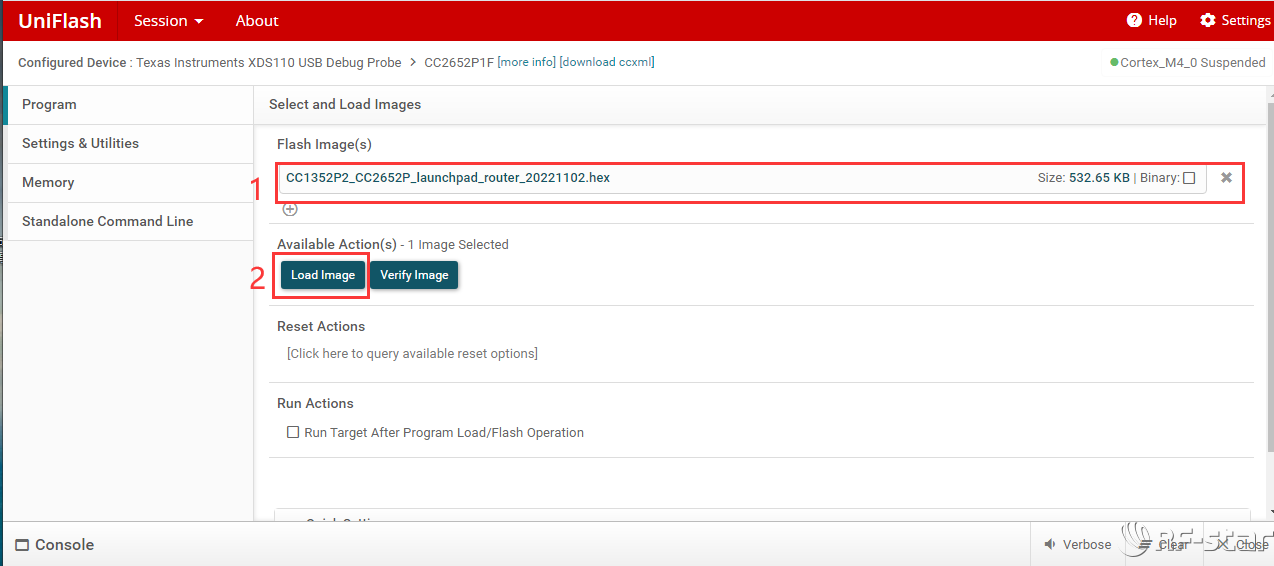

2.加載出如下界面后，在“Flash Image”欄點擊“Browse”進入文件夾路徑（默認全英文），選擇需要燒錄的hex文件；再點擊“Load Image”進行燒錄。

圖 48 選擇燒錄的固件

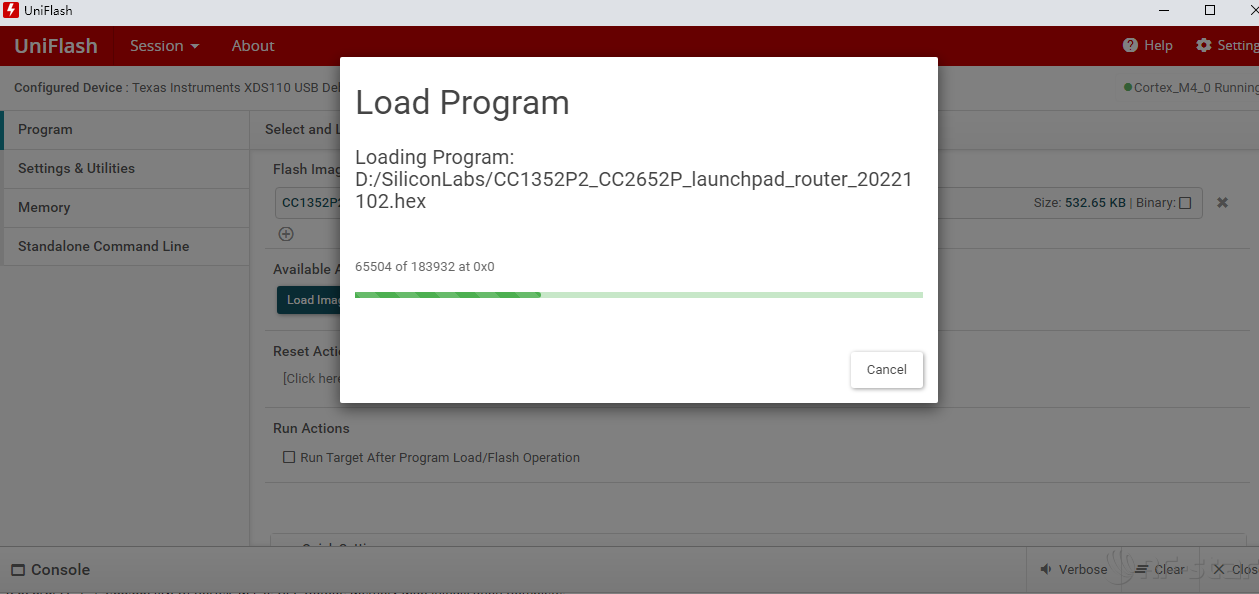

3.固件燒錄界面如圖。

圖 49 開始燒錄

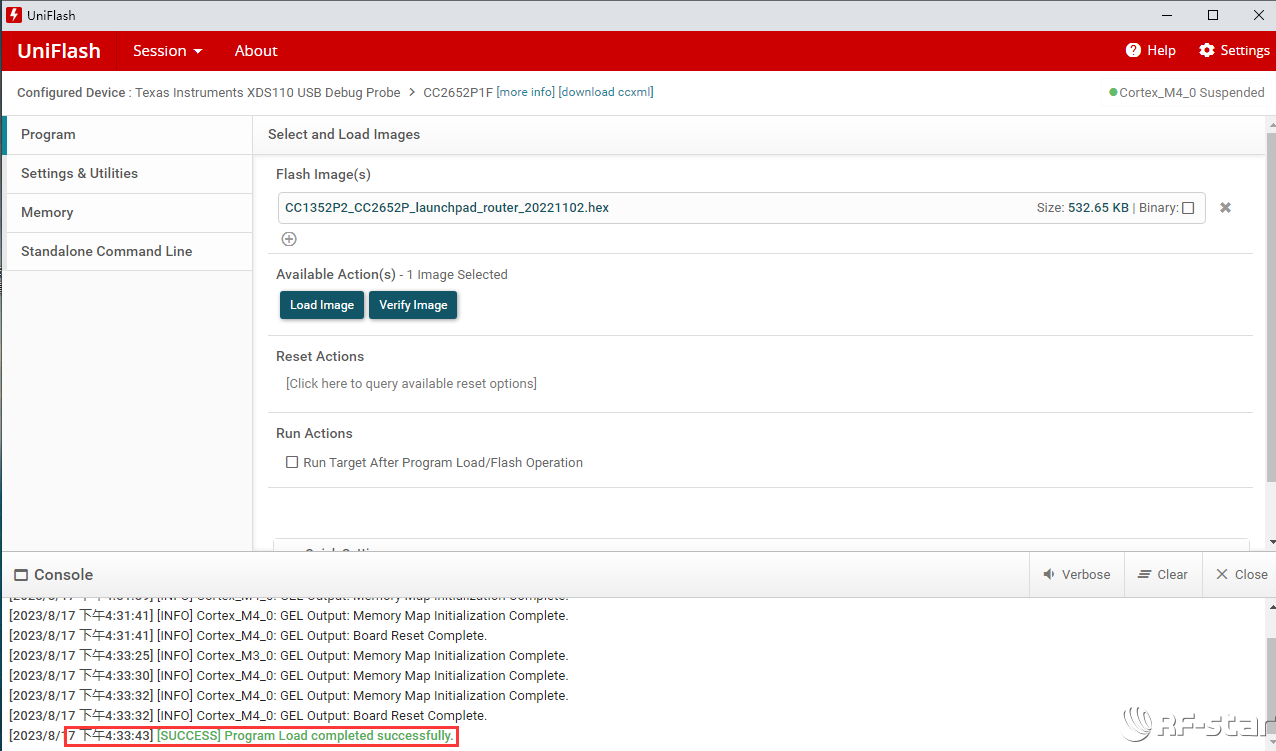

4.固件燒錄完成界面。

圖 50 固件燒錄完成

燒錄注意事項

1.XDS110 包含兩個指示燈，正常運行時，綠色指示燈常亮，下載程序時，紅色指示燈閃爍。

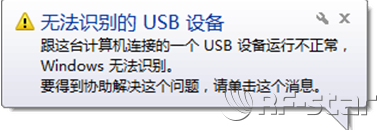

2.如果綠燈不亮或者出現無法識別USB設備驅動，多數是USB連接線過長,或者線質量太差導致的。

3.接模塊燒錄腳的杜邦線不撕開，有可能出現識別不到的情況，杜邦線間也有信號干擾。

關于信馳達

深圳市信馳達科技有限公司（RF-star）是一家專注于物聯網射頻通信方案的高科技公司，2010年即成為美國TI公司官方推薦設計方案公司，之后陸續得到Silicon Labs、Nordic、Realtek和ASR等海內外知名芯片企業的認可和支持。公司提供物聯網藍牙模塊和應用方案，包括BLE、Wi-Fi、Wi-SUN、LoRa、Zigbee、Thread、UWB等。欲了解更多信息，請訪問公司網站www.shdsan.cn或關注微信公眾號“信馳達科技”，購買樣品請在淘寶APP上搜索“信馳達”進入官方店鋪購買。

附錄

驅動安裝：

說明：win 11按默認流程安裝所有選項會自動安裝XDS110驅動，未在安裝燒錄軟件過程中彈出安裝XDS110驅動的，則按照如下方式安裝XDS110驅動。

1.仿真器 XDS110 第一次連接至電腦，設備管理器中會顯示帶有黃色感嘆號的設備列表，如下圖。XDS110 上電運行后會亮綠燈。如果燈不亮了請查看附錄中的故障排查。

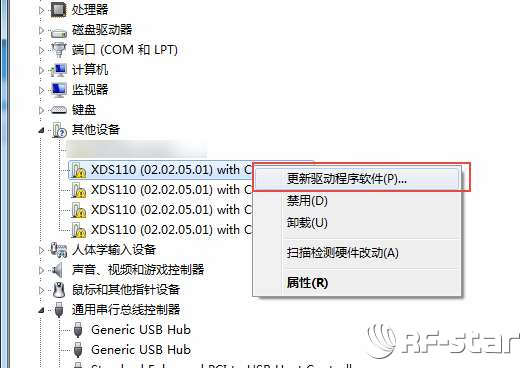

2.右擊設備列表，選擇【更新驅動程序】。

注意，一定是 XDS110 開頭的設備，否則不是仿真器。

圖 51 更新驅動程序

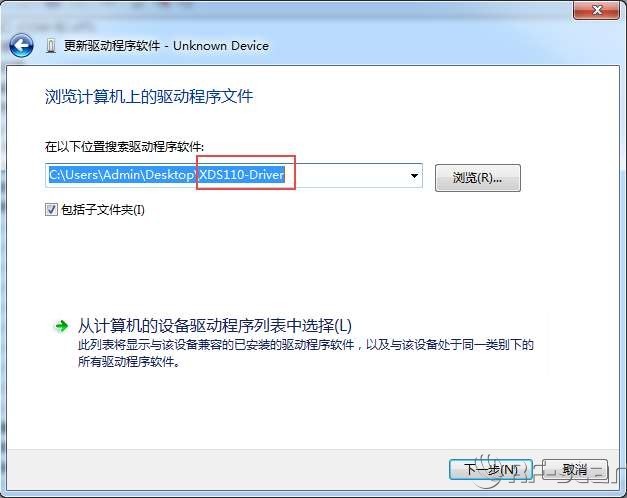

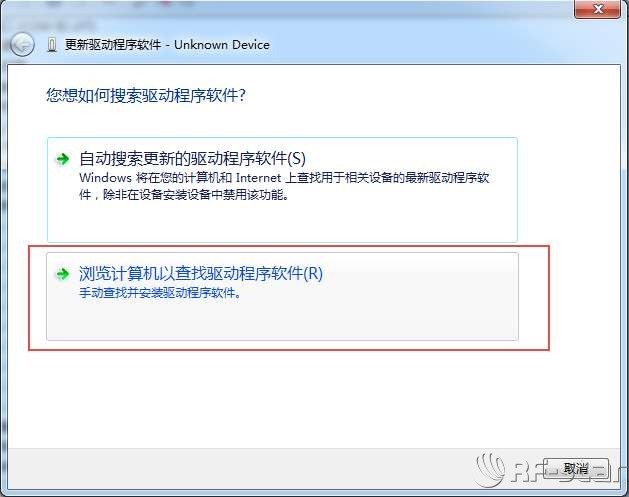

3.選擇第二項：瀏覽計算機查找驅動程序軟件，并定位到 XDS110-Driver 驅動所在目錄。然后選擇下一步。

圖 52 瀏覽計算機查找驅動程序軟件

圖 53 驅動所在目錄

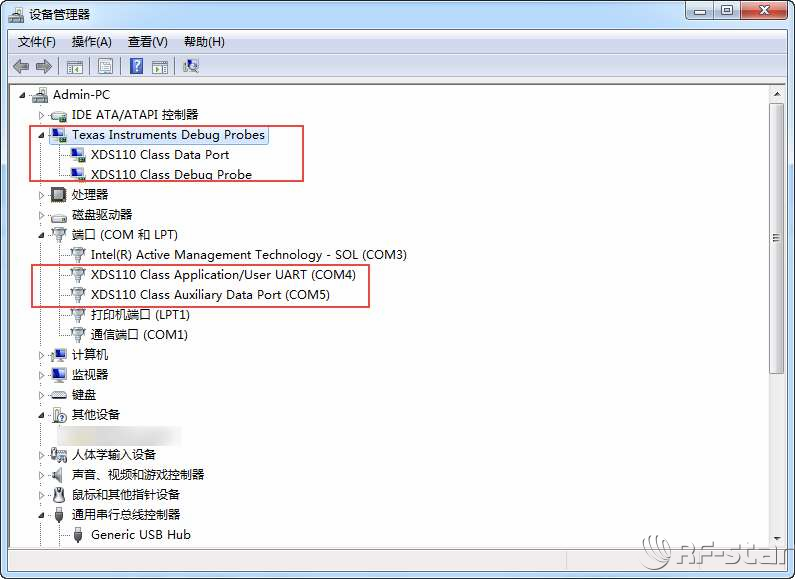

4.重復步驟 1 和步驟 2，直到全部驅動安裝結束。XDS110 除了具有 JTAG 接口外，還擁有其他有用的功能，例如虛擬的 COM 接口，I2C接口，GPIO 接口等。因此 XDS110 會被識別成多個硬件。驅動全部安裝結束后的設備列表如下圖。

圖 54 驅動全部安裝完成

XDS110驅動下載地址：

https://software-dl.ti.com/ccs/esd/documents/xdsdebugprobes/emu_xds_software_package_download.html
