CC2340開發環境搭建

1、資料獲取

CCS下載鏈接：https://www.ti.com/tool/CCSTUDIO?keyMatch=CCS#downloads

SDK下載鏈接：https://www.ti.com/tool/SIMPLELINK-LOWPOWER-SDK

FreeRTOS下載鏈接：https://github.com/FreeRTOS/FreeRTOS/releases/tag/202104.00

2、CCS安裝（Web安裝為例）

2.1 先下載web安裝文件到文件夾

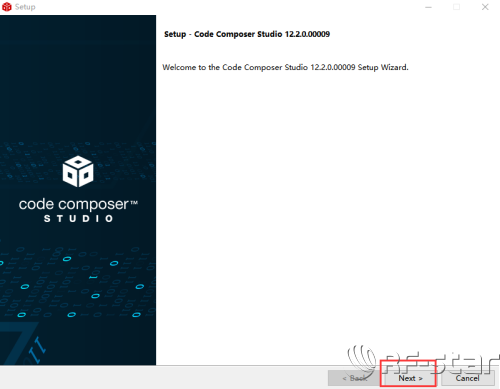

2.2 雙擊打開.exe文件，允許此應用對設備進行更改。出現以下界面，點擊“next”。

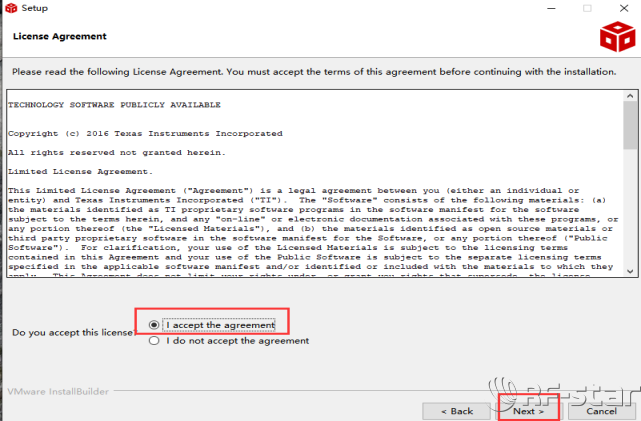

2.3 在License Agreement 頁面先選擇“I accept the agreement”，再點擊“next”。

2.4 接下來將檢查系統環境，以及顯示需要解決的問題。

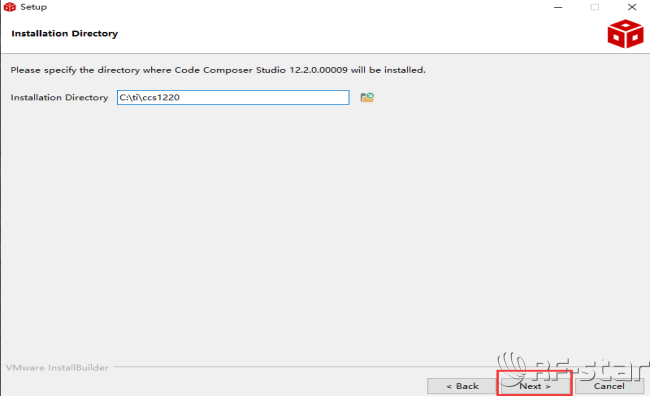

2.5 選擇安裝路徑，可自定義。默認安裝到C盤。

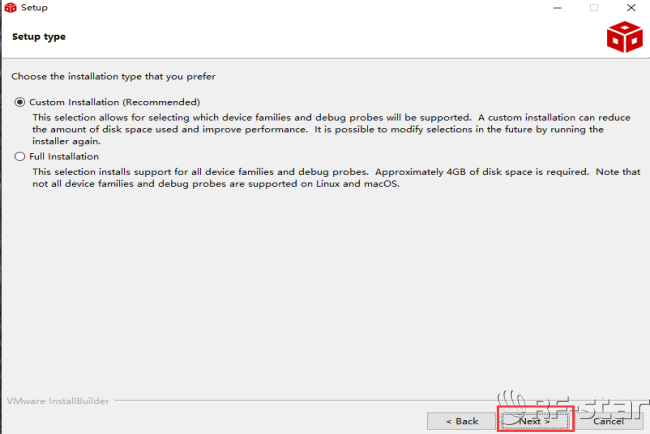

2.6 有兩種安裝：自定義安裝和完全安裝。默認按自定義安裝。

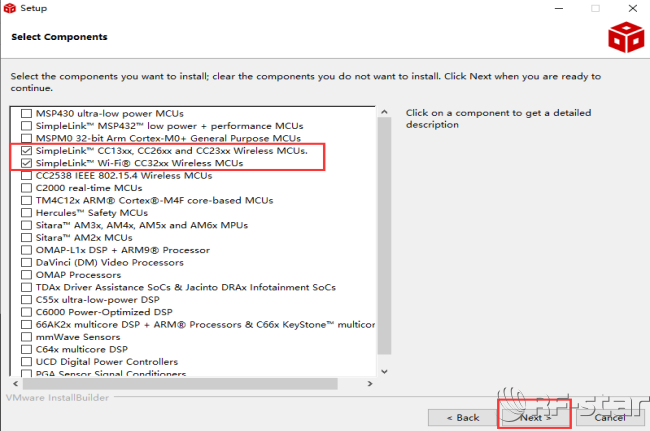

2.7 出現選擇組件列表，這里選擇帶CC23XX的組件。

2.8 本對話框允許用戶啟用對某些常見第三方調試仿真器設備的支持，可用選項取決于在上一個對話框中選擇的設備系列。

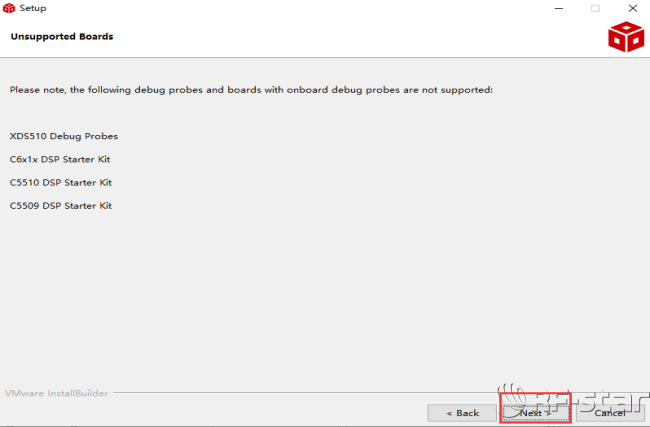

2.9 下面會提示你不支持的類型，點擊“Next”。

2.10 提示準備安裝，點解“Next”。

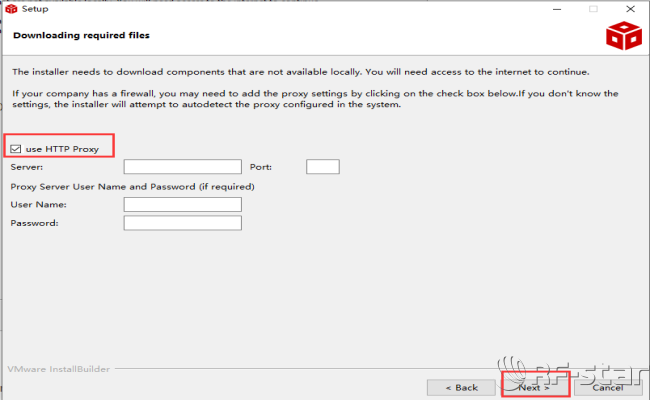

2.11 使用web安裝程序，將顯示一個附加對話框提供網絡代理服務器信息（可不選）。

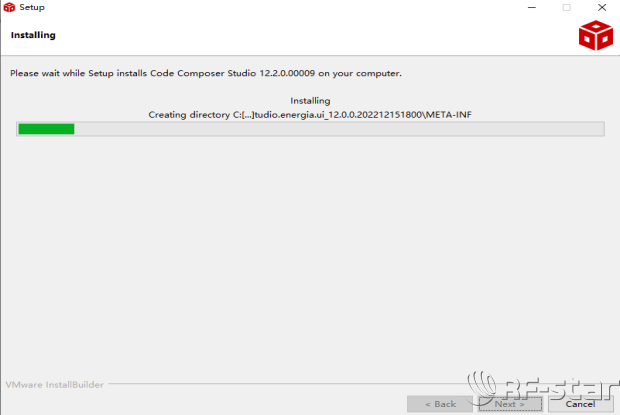

2.12 正在下載安裝的進度提示。

2.13 安裝完成界面顯示。

3、SDK安裝

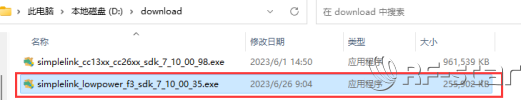

3.1 雙擊下載的SDK，允許對設備進行修改。

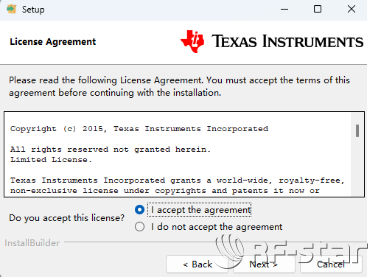

3.2 選擇“I accept the agreement”。

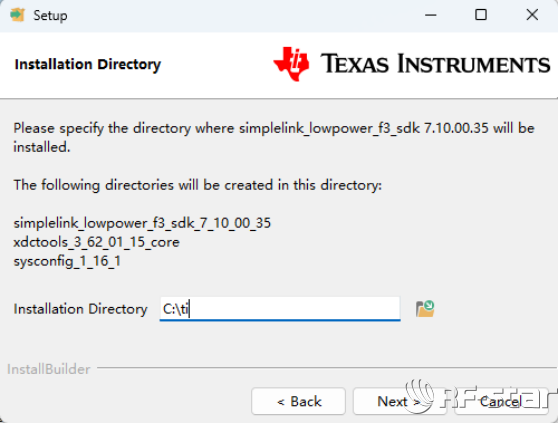

3.3 默認安裝到C:\ti路徑下，然后“Next”。

3.4 安裝過程如圖。

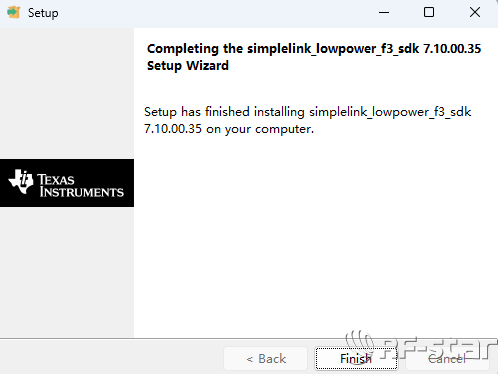

3.5 安裝完成。

4、安裝FreeRTOS

4.1 下載FreeRTOS壓縮包文件

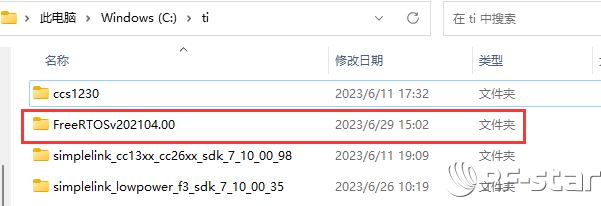

4.2 解壓到C:\ti路徑

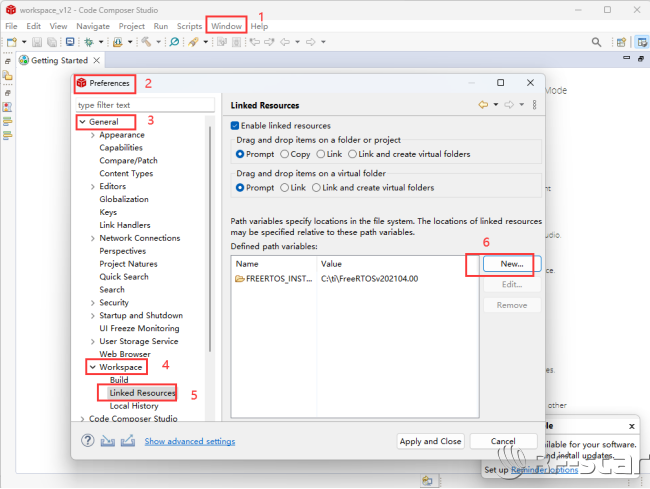

4.3 打開CCS，在菜單欄選擇“window”à“Preferences”；

然后選擇“General”à“Workspace”à“Linked Resources”；

然后點擊右側“New”，添加具有以下設置的鏈接。

Name：FreeRTOS_INSTALL_DIR

Location：FreeRTOS安裝的位置

5、項目運行

5.1 創建工作空間

打開CCS，在彈出框可以自主選擇工作空間的創建位置，此處以如下路徑為例，然后點擊“Launch”。

5.2 導入項目

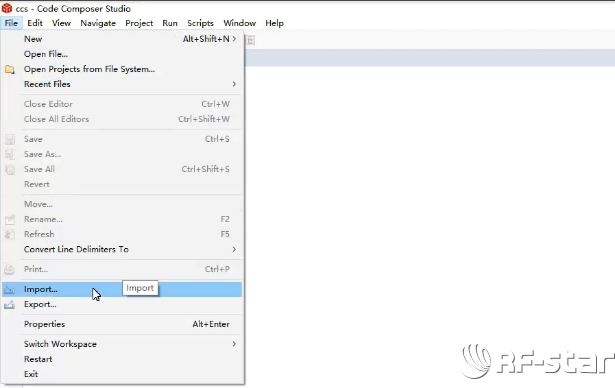

（1）進入CCS主界面，在菜單欄里點擊“File”，選擇“Import”。

（2）根據彈窗提示選擇“CCS Projects”，然后“Next”。

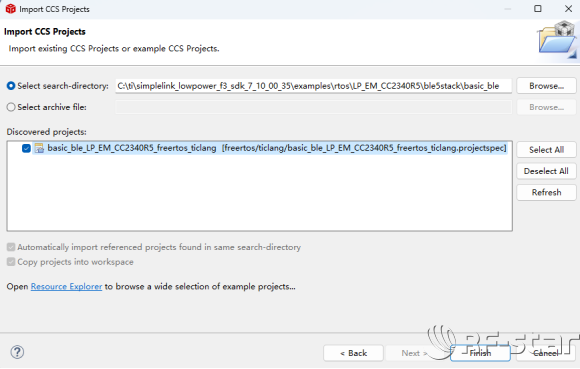

（3）選擇“Select search-directory”，點“Browse...”找到要導入的工程目錄；選擇完路徑，將搜索出來的項目勾選上；再選擇“Finish”，此時工程導入完成。（注：此處僅以BLE工程為例）

5.3 編譯下載

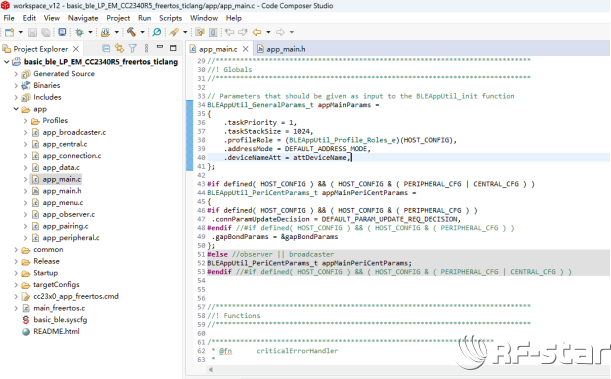

（1）工程導入完成的界面如下圖，黑色加粗為當前選中工程，此時可進行自主開發。

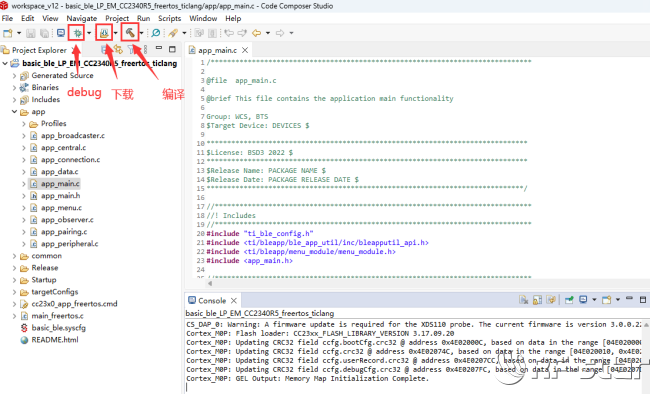

（2）此處僅標示編譯、仿真、下載功能，如圖所示，更多功能請在CCS中了解。

（3）點擊編譯按鈕等待編譯完成，將RF-BM-2340B1燒錄腳（VCC/GND/SWDIO/SWDCK/RESET）接到XDS110對應的引腳上，然后點擊下載按鈕；

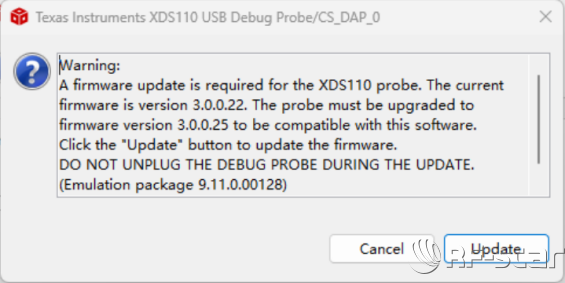

若是出現如下警告信息，直接選擇updata進行升級；

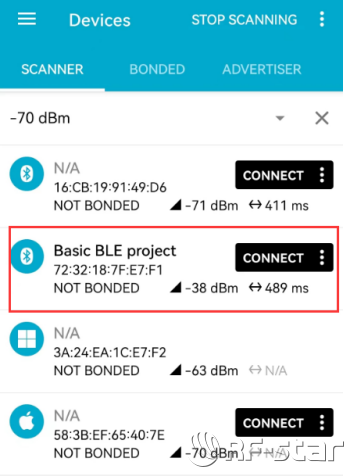

程序下載成功展示（手機APP搜索到藍牙廣播）：
