信馳達RF-BM-2340B1藍牙模塊手把手透傳指南
RF-BM-2340B1 是信馳達科技基于美國TI的 CC2340為核心設計的一款SimpleLink 2.4 GHz 無線模塊，支持Bluetooth?5.3 Low Energy、Zigbee?、IEEE 802.15.4g、TI 15.4-Stack (2.4 GHz)及私有協議。集成了高性能 ARM Cortex-M0+ 處理器，具有 512 KB Flash、 36 KB 超低泄漏 SRAM，板載工業級 48 MHz 晶振。模塊引出了 24 個 IO ，包含多種外設，如：I2C、UART、SPI、ADC 和GPIO。支持 BLE 5 功能：高速模式（2 Mbps PHY），遠距離廣播（LE Coded 125kbps 和500kbps PHY），且向下兼容 BLE 4.2 及早期的 BLE 規范的關鍵功能。
RF-BM-2340B1支持藍牙5.0串口透傳協議，本文以RF-BM-2340B1為例，講述如何使用RF-BM-2340B1藍牙模塊實現手機App到藍牙模塊之間的透傳，和模塊到模塊之間實現串口透傳，適用于信馳達RF-BM-2340xx系列藍牙模塊。
1.1 硬件準備
RF-BM-2340B1模塊、開發板和轉接板實物如下圖：
圖 1 RF-BM-2340B1模塊、開發板、轉接板實物圖
RF-BM-2340B1藍牙模塊官方購買鏈接：
https://item.taobao.com/item.htm?id=702222547118
RF-BM-2340B1開發板官方購買鏈接：
https://item.taobao.com/item.htm?id=689857806284
1.2 軟件準備
測試軟件：
PC端串口助手：SSCOM V5.13.1。
手機端調試APP：Android端可在應用市場下載BLE調試寶或在Nordic官方下載nRF Connect，IOS端可在應用市場下載light blue或nRF Connect。本篇文章采用Android端BLE調試寶測試。
SSCOM V5.13.1串口助手下載地址:
http://www.shdsan.cn/download/855.html?
CP210X驅動下載地址：
https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers?tab=downloads
硬件調試
2.1 安裝USB轉串口驅動
1 ? 驅動文件如圖 2所示

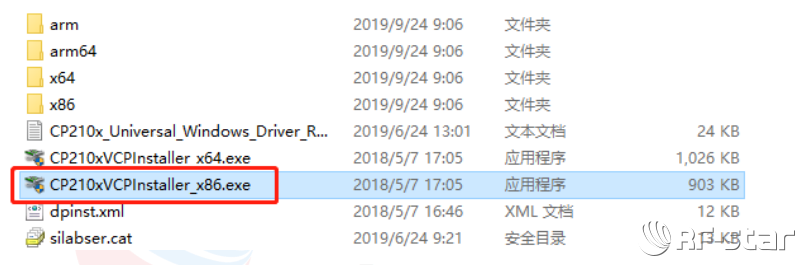

圖 2 驅動文件
2 ? 下載驅動文件后解壓，根據電腦操作系統的類型，點擊安裝相應的程序，以 32 位電腦操作系統為例，安裝如圖 3 所示的程序（64 位操作系統則安裝后綴為*64 的程序）。
圖 3 安裝串口驅動
3 ? 安裝完成后，電腦使用 USB 轉 Type-C 線連接上開發板，右鍵點擊計算機（我的電腦）→管理→設備管理器→端口，查看驅動是否安裝成功，安裝成功則如圖 4 所示（若顯示為黃色感嘆號，則重復步驟 2）。
圖 4 驅動安裝成功圖
4 ? 找到串口調試助手并打開，串口調試助手會自動識別 USB 轉串口工具，串口調試助手圖標如圖 5 所示，設置正確后，點擊打開串口，界面如圖6所示。
圖 5 串口調試助手圖標
圖 6 串口調試助手界面
2.2 引腳定義
1 ? RF-BM-2340B1模塊使用的開發底板為RF-DK-2652_1352，開發底板功能區分布如圖7，表1為其各功能區的描述。

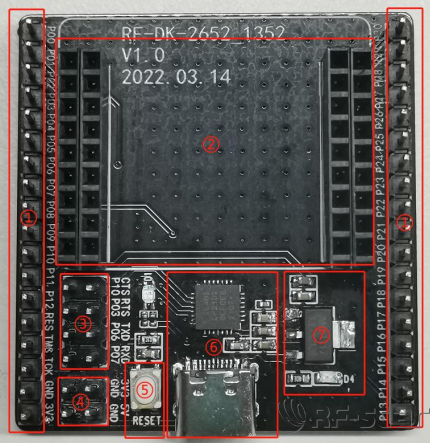

圖 7 RF-DK-2652_1352開發底板
表 1 功能區描述
2 ? RF-BM-2340B1 模塊接線引腳為VCC、GND、RX (DIO22)、TX (DIO20)、CTS (DIO2)、U_EN（DIO6），對照RF-BM-2340B1硬件手冊可以找到具體引腳位置；
圖 8 RF-BM-2340B1模塊引腳圖
表 2模塊與開發板引腳對應表
透傳測試
3.1 手機APP與模塊透傳通信
1 ? 按照上述步驟接好線后，如下圖9，用USB轉 Type-C線給模塊上電，上電后會在串口助手上打印“DEVICE START”。注意要打開串口、波特率設置為115200。

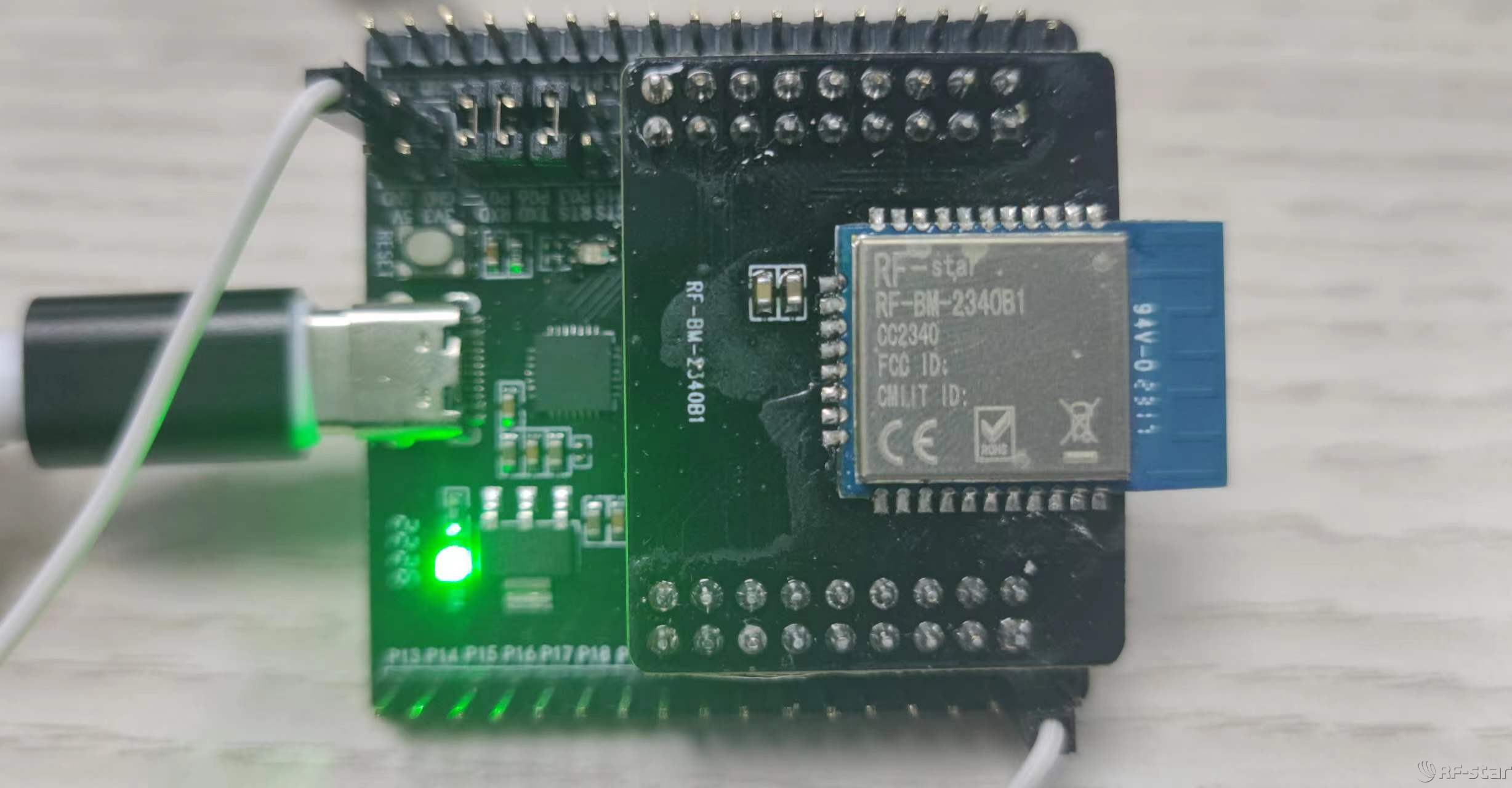

圖 9 模塊接線
圖 10 模塊上電串口端打印
2 ? 在手機上打開下載好的 “BLE調試寶”,連接模塊。

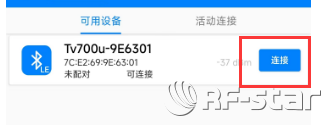

圖 11 BLE調試寶APP藍牙搜索連接界面
3 ? 連接成功后，會加載從機服務UUID和特征UUID通道，
1）若要進行透傳測試，點亮RX/TX對應通道右側的開關（箭頭和鈴鐺），此時可在輸入欄進行數據下發操作（RX是手機向BLE發送數據通道，TX是BLE向手機發送數據通道）；
2）若要使用APP端AT指令進行參數配置或查詢，點亮AT指令通道（6E400004）右側的開關，寫入指令（APP端無需+++），注意必須以回車換行符（hex格式0D0A）作為指令結束。

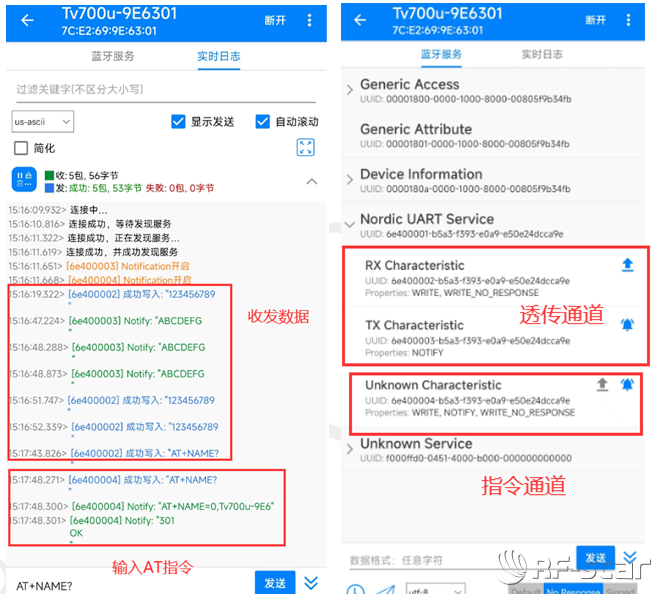

圖 12 APP端AT指令和透傳數據

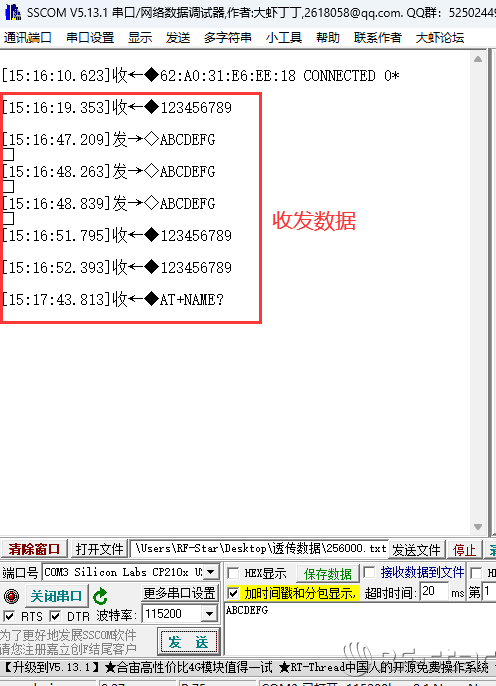

圖 13 PC端串口助手透傳數據
3.2 模塊與模塊透傳通信
準備兩個RF-BM-2340B1模塊，一個做藍牙主機，一個做藍牙從機，按照上述步驟接好線后，給模塊上電，選擇好對應端口，波特率設置為115200，按照以下步驟進行主從機的連接通信。
注意：輸入+++不需要回車換行，其余AT指令均需回車換行（ ），以下不再特別說明。
1 ? 從機配置信息：
模塊上電默認透傳模式，不需要進行參數配置，僅需“+++”進入AT指令模式，待返回“OK”后，使用“AT+NAME?”或“AT+MAC?”查詢設備信息用來提供給主機建立連接使用，再用“AT+EXIT”退出AT模式進入透傳模式，等待主機掃描連接進行通信；
2 ? 主機配置信息：
1）模塊上電默認為透傳模式，使用“+++”進入AT指令模式；
2）模塊默認上電后為從機角色，使用“AT+ROLE=1”（或者2，主從一體）指令設置為主機角色，再用“AT+RESTART”重啟模塊；
3）重啟后模塊自動進入透傳模式，再用“+++”重新進入AT指令模式；
4）使用“AT+SCAN”掃描周圍從模塊信息；
5）接下來就是主機連接從機，根據從機模塊查詢到的NAME或MAC信息，在主機打印的設備列表中找出對應NAME和MAC的從機模塊的序列號，使用“AT+CONNECT=x（序列號）”向從設備發起連接，連接成功會打印“CONNECTED”信息；
6）使用“AT+EXIT”退出AT指令模式進入透傳模式；
7）往串口寫入數據進行通信測試，主機發送的數據會在從機的串口打印出來，從機發送的數據會在主機的串口打印出來。比如，主機向串口寫入“1234567A”，那么從機端串口就會打印輸出“1234567A”。
本測試中藍牙主、從機均采用RF-BM-2340B1模塊，因透傳服務UUID和特征UUID兼容，從機也可用我司RF-BM-BG22Ax模塊替代。
圖 14 模塊測試實物連接圖

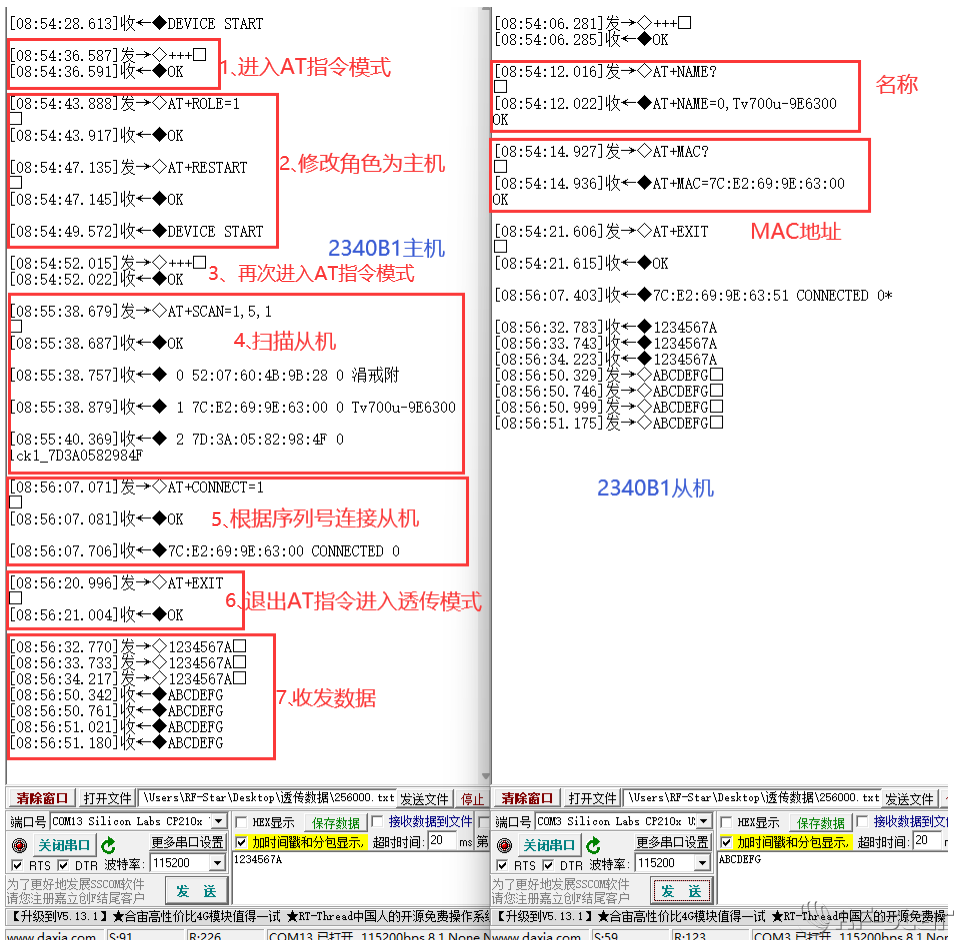

圖 15 PC端串口助手主從機透傳操作流程
