使用Nordic nRF52840 Dongle跑通mesh的第一個例程

nRF52840 Dongle最早由Nordic 公司在2018年推出，Nordic公司宣稱nRF52840 Dongle是一種小型，低成本的USB Dongle。官方提供了MESH SDK供開發人員使用。本文梳理了Nordic nRF52840 Dongle作為mesh節點開發流程，主要介紹了開發環境、環境搭建、代碼修改、固件下載部分。

一、開發環境

軟件準備：使用SEGGER公司的IDE進行開發。SDK使用Nordic官方的SDK。

硬件準備：Nordic nRF52840 Dongle。這里我選用RFstar的RF-DG-40A，點擊下圖可購買。

二、環境搭建：

1.開發工具下載

SEGGER IDE下載地址：https://www.segger.com/

Nordic的MESH SDK目前只支持在這款I(lǐng)DE下開發。

2.官方MESH SDK與標準庫下載

SDK下載地址：https://www.nordicsemi.com/Software-and-tools/Software/nRF5-SDK-for-Mesh/Download#infotabs

官方庫下載地址：https://www.nordicsemi.com/Products/Low-power-short-range-wireless/nRF52840/Compatible-downloads#infotabs

3.IDE安裝

安裝路徑可以根據個人習慣安裝（安裝不能帶有中文路徑），其他配置就保持默認參數。

4.打開mesh SDK工程（我們使用light_switch工程做演示）

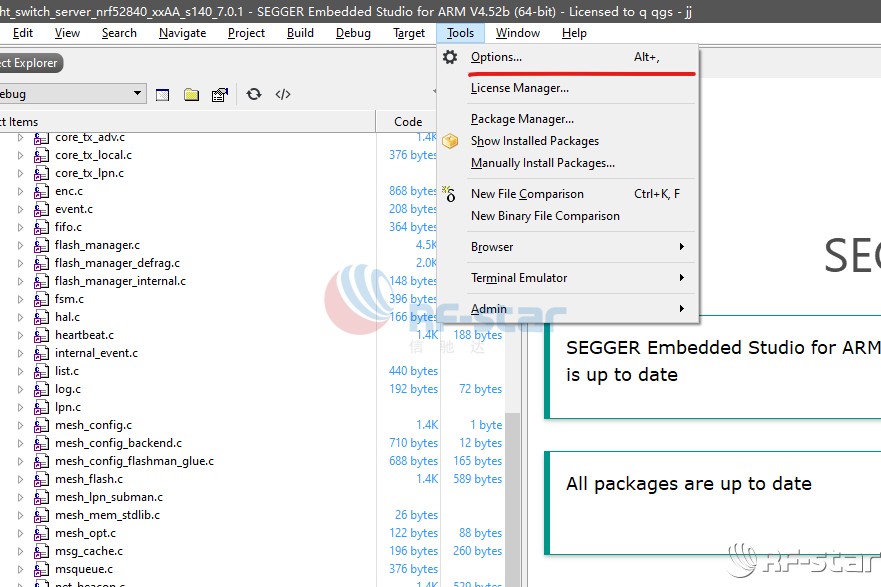

5.Mesh工程環境配置，選擇tools，點擊Options設置庫環境。

6.在“Global Macros”處把路徑修改成下載的官方庫路徑。

7.工程配置完成，按F7編譯就可以編譯成功。

三、代碼修改

Nordic的MESH SDK 的組網需要下載三款不同的程序，這里演示的是light_switch的server和client，還有examples目錄下的provisioner工程。

Server工程是mesh的light燈的demo，client工程是switch開關的demo。Provisioner工程是控制周圍MESH設備組網的demo。

1.Sdk_config.h修改（三個工程均有這兩個文件，都需要修改）。

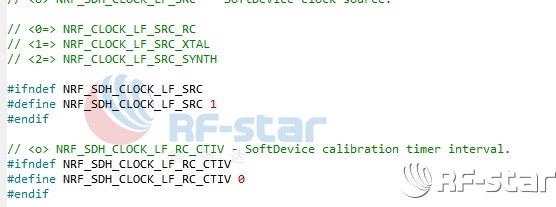

原代碼：

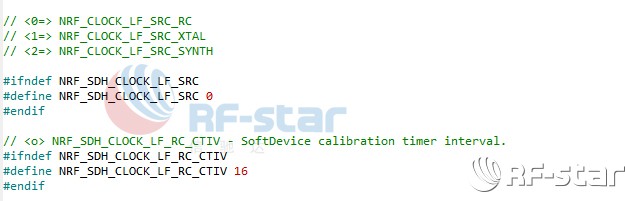

修改后：

2.pca10056.h修改。

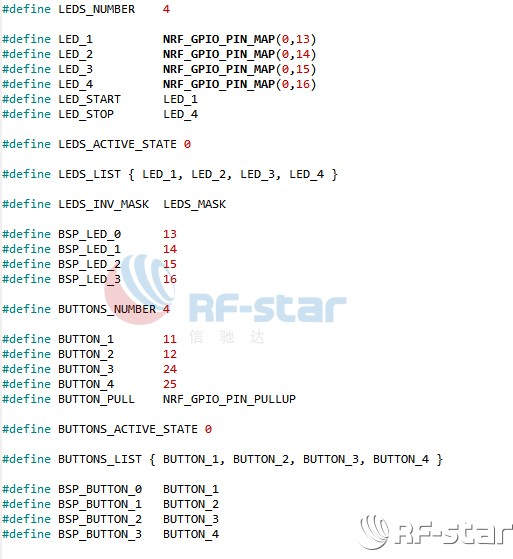

原代碼：

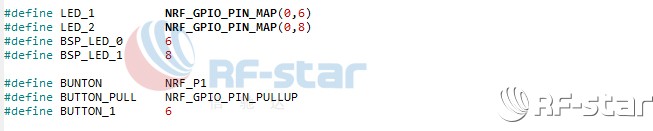

修改之后：

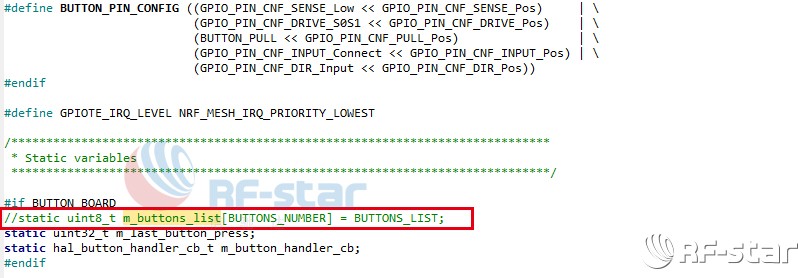

3.Server 工程Simple_hal.c修改。

原部分代碼：

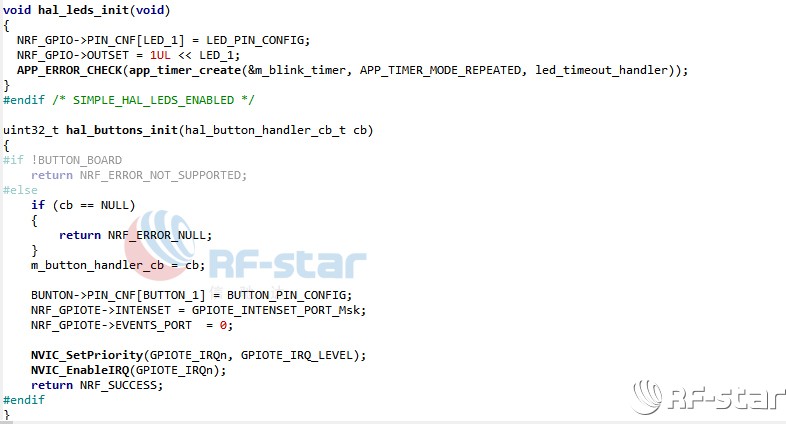

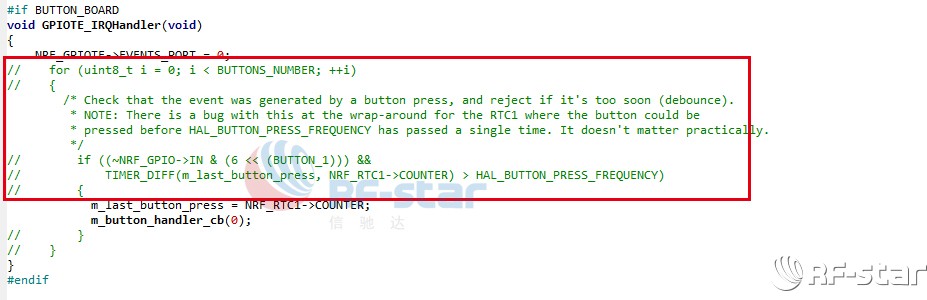

修改之后：

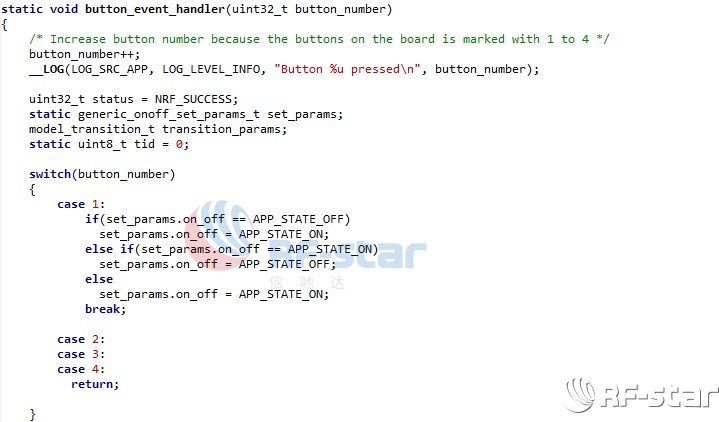

4.Client 工程main.c修改后：

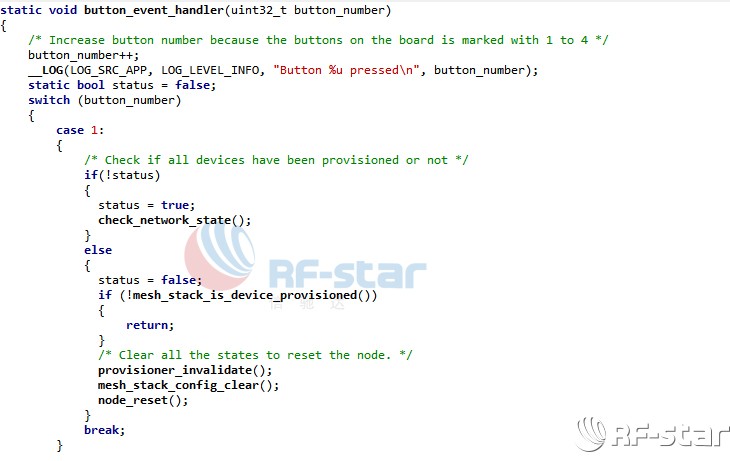

5.Provisioner工程 main.c修改后：

四、程序下載：

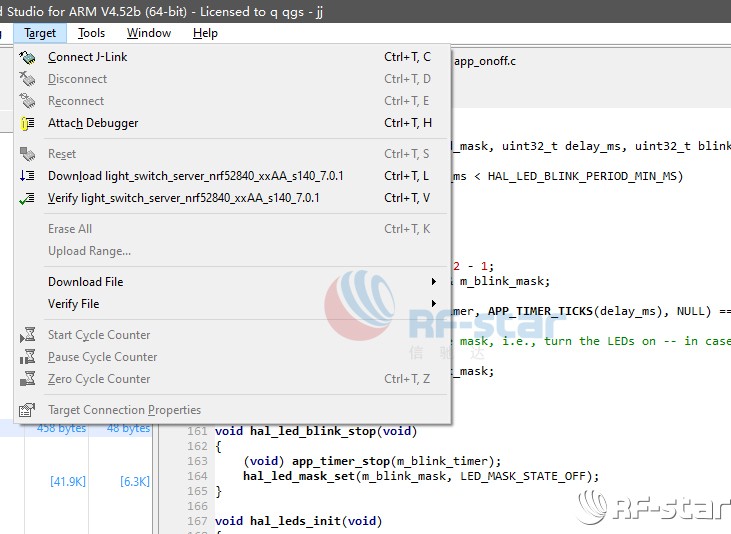

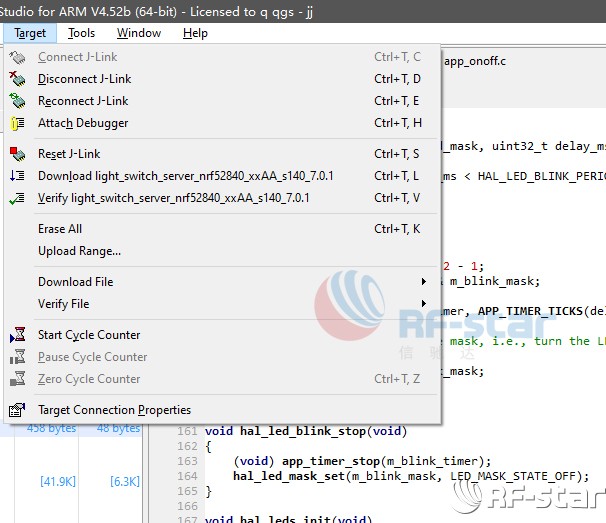

1.依次燒寫server工程、Provisioner工程和Client工程的程序。使用SEGGER燒寫，SEGGER 使用J-LINK下載程序，接好線之后首先點擊connect J-link連接J-LINK。

2.然后點擊Erase All擦除。最后點擊Download下載程序。

3.三者都上電之后，按Provisioner的Button1開始mesh自組網。

4.組網成功后，按Client的Button可以控制server的LED1的亮和滅。
