信馳達科技基于TI CC2340R5推出了多款藍牙串口模塊，包括RF-BM-2340B1、RF-BM-2340B1I、RF-BM-2340A2、RF-BM-2340A2I、RF-BM-2340C2，RF-BM-2340x系列低功耗藍牙模塊采用TI CC2340R5 5 mm x 5 mm(VQFN40) 和4 mm x 4 mm(VQFN24)封裝SoC，支持板載PCB天線、IPEX外置天線、陶瓷天線、郵票孔多種天線輸出形式，提供15.55 mm x 22.5 mm、11.2 mm x 16.6 mm、11.2 mm x15.2 mm、8 mm x 8 mm多個模塊尺寸，提供24/10 GPIO。

CC2340R5無線模塊采用48 MHz ARM Cortex-M0+高性能處理器，512 KB Flash、36 KB RAM，發射功率-20 到+8 dBm可調，支持BLE 5.3、 Zigbee、 SimpleLink? TI 15.4-stack、Proprietary systems等多種協議，集成平衡-非平衡變壓器，擁有GPIO、UART、I2C、SPI、ADC、DMA、PWM等豐富外設資源，支持OTA，提供藍牙5.0主從一體(1主3從)串口透傳固件，可以方便客戶快速在現有產品上集成藍牙通信并擴展App智能控制功能，同時強大的資源配置適合用做主控MCU，幫助客戶在提供藍牙通信的同時省掉MCU開銷，為降低客戶開發難度，信馳達科技可以提供固件定制服務，并對客戶自主開發應用程序提供全方位技術支持。

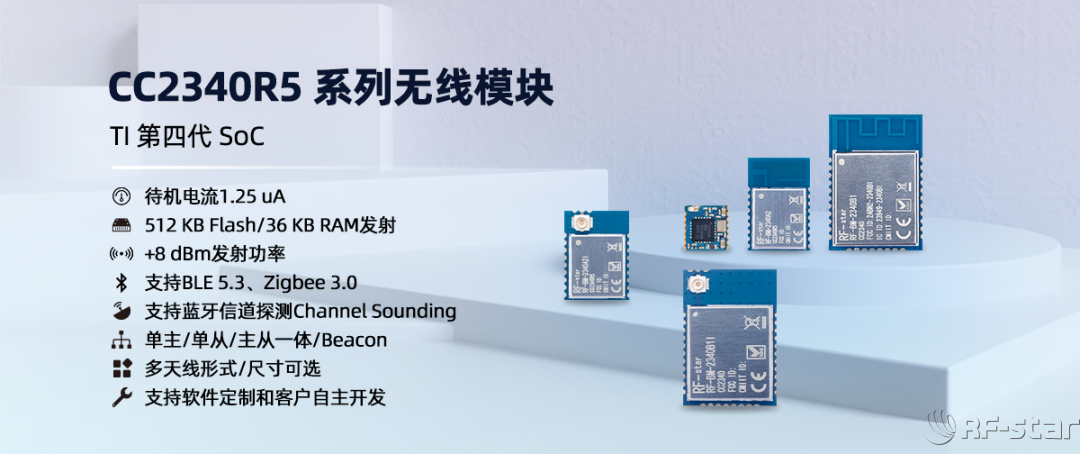

圖1 信馳達科技RF-BM-2340x系列藍牙模塊

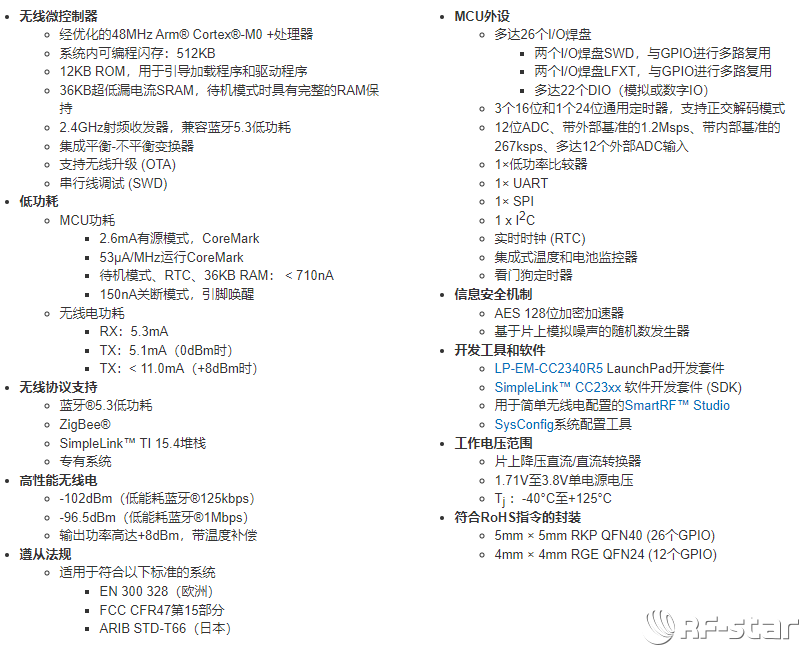

TI CC2340R5無線微控制器（MCU）是TI 主推的2.4GHz無線MCU，針對藍牙5.3低能耗和專有2.4GHz應用。芯片特點如圖2所示。

圖2 TI CC2340R5芯片特點

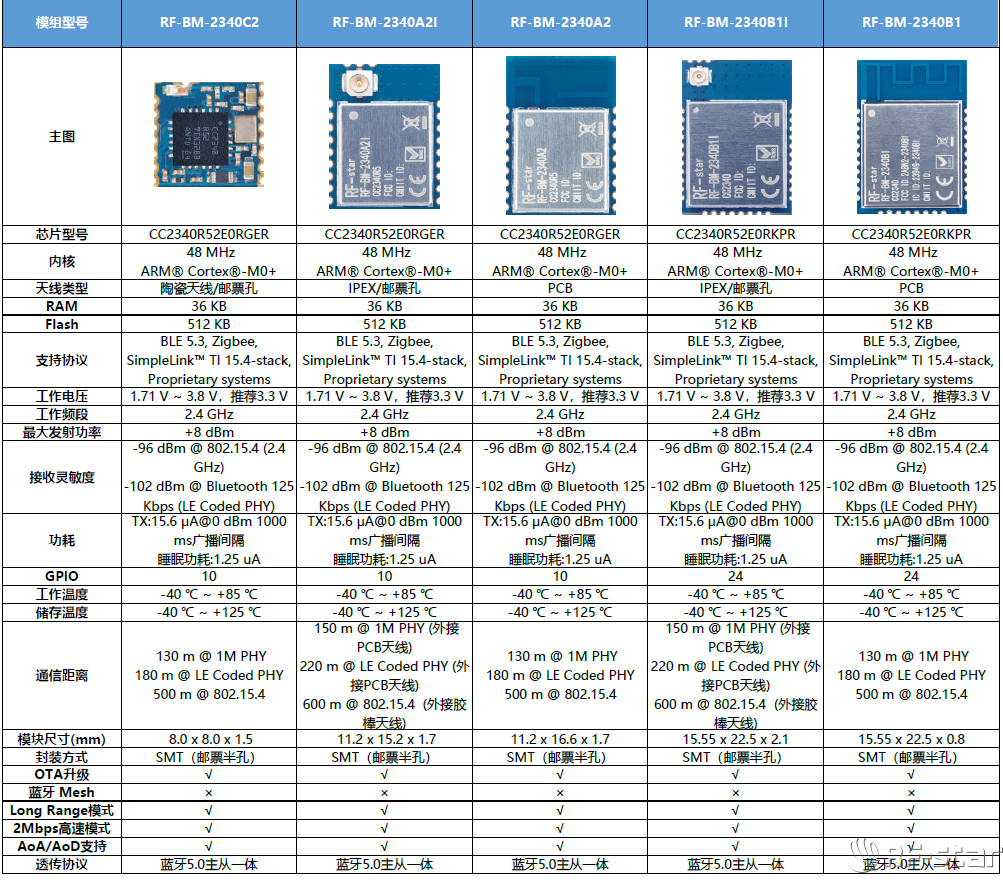

信馳達RF-BM-2340x系列藍牙模塊一共有5款，在模塊尺寸、天線輸出形式、GPIO數量等方面各有差異，客戶可以根據實際項目情況按需選型，表1是信馳達RF-BM-2340x系列藍牙模塊選型表。

表 1信馳達RF-BM-2340x系列藍牙模塊選型表

RF-BM-2340B1和RF-BM-2340B1I模塊引出芯片所有IO口,可以使用豐富的通用外設，包括UART、SPI、I2C、定時器、溫度傳感器、電池電壓檢測、自帶模擬比較器和 12 Bit ADC 模數轉換器等。此外，為了滿足藍牙的安全性要求，產品也內置了包括 AES-128 以及 RNG 等安全元素。客戶可基于SDK用于二次開發，嵌入完整的應用程序。

RF-BM-2340A2和RF-BM-2340A2I, 提供10個GPIO，模塊體積稍小，分別為11.2 mm x16.6 mm和11.2 mm x 15.2 mm,軟件和硬件Pin to Pin兼容我司RF-BM-4044B2和RF-BM-4044B3藍牙模塊，提供藍牙5.0串口透傳固件，既適合用做串口透傳模塊使用，也適合客戶用做主控MCU使用。

RF-BM-2340C2模塊體積較小，尺寸僅為8 mm x 8 mm，天線支持陶瓷天線和郵票孔，軟件和硬件Pin to Pin兼容我司RF-BM-4044B4藍牙模塊，內置AT指令，適合作為串口模塊， 外部MCU通過UART接口 連接模塊，實現BLE數據傳輸。

RF-BM-2340x系列模塊核心優勢

01低功耗

• 待機電流1.25 uA

• TX:15.6 μA@0 dBm 1000 ms廣播間隔

02高性能

• 48 MHz Arm Cortex M0+內核

• 512KB Flash和36KB SRAM

• 輸出功率-21~+8 dBm可調

• -96 dBm @802.15.4 (2.4 GHz)，-102 dBm @Bluetooth 125 Kbps (LE Coded PHY)

• 集成平衡-非平衡變壓器、ADC、UART、SPI、I2C

• 支持OAD功能，可以通過無線方式在線更新藍牙模塊的固件，也可以通過透傳方式升級主控MCU固件

03多協議支持

• 藍牙?5.3低功耗

• ZigBee?，未來軟件更新會支持

• SimpleLink? TI 15.4堆棧

• 專有系統

04支持藍牙5.0主從一體串口透傳固件

• 支持單主、單從、主從一體（1主3從）、Beacon工作模式

• 單主模式下最多可同時連接4個從設備

• 主從一體模式下，可同時連接3個從設備，并且可以作為從設備同時被1個主設備連接

• 透傳速率30 KB/s穩定傳輸

• 支持AT指令修改多個藍牙參數

05支持高精度距離測量(HADM)

• 支持藍牙信道探測（Channel Sounding），未來軟件更新會支持。

• 基于發射器與接收器信號相位差測算時間進行測距，相較于AoA/AoD，不需要增加陣列天線，定位精度1m左右。

CC2340R5應用場景

信馳達RF-BM-2340x系列藍牙模塊由于具有低功耗、高性能和多協議等特性，可用于汽車電子、工業設備、醫療設備、電子消費產品、樓宇自動化等領域。以下為典型應用領域舉例：

汽車電子：RF-BM-2340x系列藍牙模塊的極低功耗以及優秀的射頻性能等特性滿足車聯網發展的需求，在汽車電子中的應用包括輪胎壓力監測系統（TPMS）、被動進入和啟動系統（PEPS）、汽車T-Box、BMS、藍牙充電樁等。

工業設備：超低功耗特性有助于延長電池壽命，例如，智能倉儲系統、工業自動化、物流追蹤等無線應用中，紐扣電池的壽命可延長至10年。

醫療設備：低功耗、高射頻性能、小尺寸等特性，使其對CGM(連續血糖監測儀)、心電圖儀、胰島素泵、可穿戴醫療設備和醫療傳感器貼片等應用具有較強吸引力。

電子消費產品：借助更大的內存、更長的電池壽命，工程師可以以實惠的價格實現更多日常連接應用，在智能手表、智能追蹤器等產品中將會得到廣泛應用。

樓宇自動化：RF-BM-2340x系列藍牙模塊支持Zigbee協議和高達+8 dBm的輸出功率，在智能家居領域中控制中心作為恒溫器或是集線器來使用，在終端設備中可作為傳感器和執行器。
