TI最新CC2640R2L與CC2640、CC2640R2F有何區別?
TI（德州儀器）最近推出的CC2640R2L是2.4 GHz無線微控制器（MCU），支持低功耗Bluetooth 5.1和專用2.4 GHz應用，包括Wi-Fi?、Bluetooth Low Energy、Thread、ZigBee?、Sub-1 GHz MCU和主機MCU，它們都使用單核軟件開發工具包（SDK）和豐富的工具集，共享一個通用、易于使用的開發環境。同是德州儀器推出的低功耗無線微控制器CC2640R2F和CC2640R2L，能收發范圍更大的射頻信號。

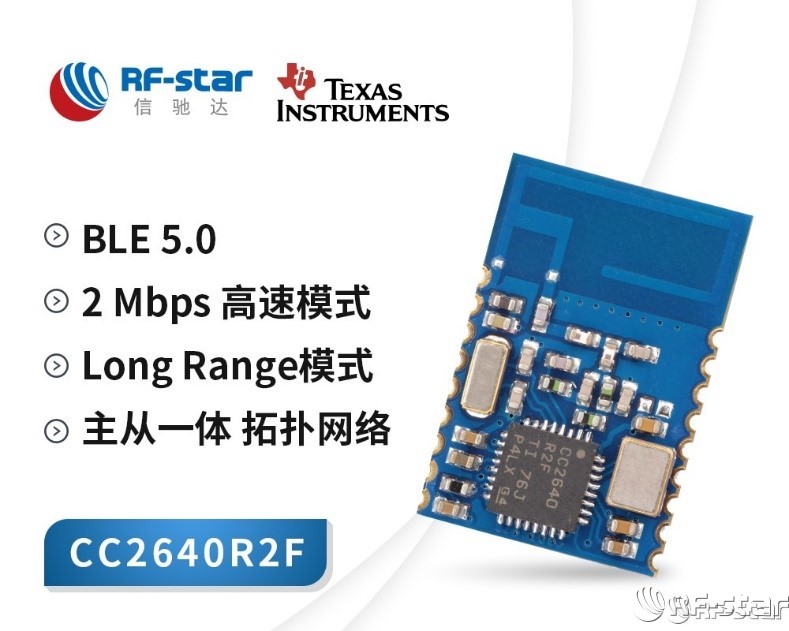

信馳達科技基于CC2640R2F芯片推出的藍牙模組RF-BM-4044B2在市場上取得不錯的反響，而CC2640R2L作為CC2640R2F的低成本版，在價格方面更低。
從芯片支持的藍牙協議上看，CC2640R2F支持BLE 5.0協議,CC2640R2L支持BLE 5.1協議，可以利用AOA/AOD進行室內定位，非常適用于提升物聯網（IoT）應用的性能。而CC2640僅支持BLE 4.2,能實現的功能較少。
CC2640，CC2640R2F，CC2640R2L的專用無線電控制器均是ARM? Cortex?-M0，可處理存儲在 ROM 或 RAM 中的低級射頻協議命令，因而可確保超低功耗和極佳的靈活性器件的低功耗不會影響射頻性能，具有優異的靈敏度和耐用性能。
CC2640、CC2640R2F、CC2640R2L均是2.4 GHz RF器件。

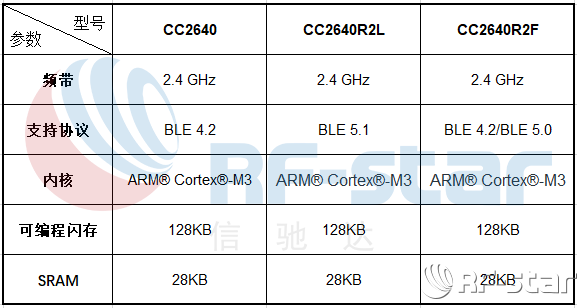

那么CC2640、CC2640R2F芯片，CC2640R2L三款芯片的差別究竟在哪里呢？
內核方面，CC2640、CC2640R2L和CC2640R2F均是48 MHz ARM? Cortex?-M3內核，CC2640、CC2640R2F和CC2640R2L都擁有275KB 非易失性存儲器，包括128KB系統內可編程閃存，高達 28KB系統SRAM，其中20KB為SRAM。
其區別在于元器件的減少，CC2640R2L相較于CC2640R2F，沒有Sensor Controller Engine，減少的器件使其價格更低，對于不需要使用傳感器或者對傳感器數據要求不高的客戶，CC2640R2L更加實惠的價格更加滿足基礎透傳功能的應用場景。

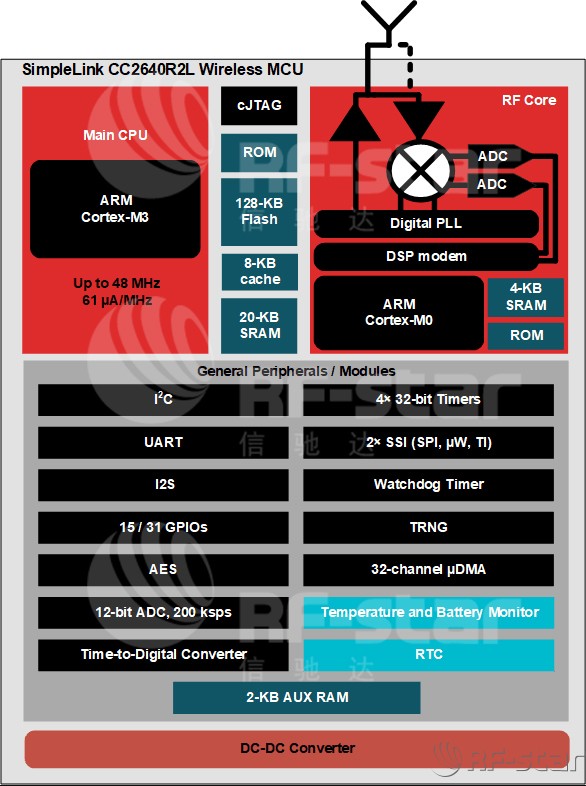

CC2640R2L參數：
微控制器：
強大的Arm?Cortex?-M3
高達48 MHz時鐘速度
275KB的非易失性存儲器，包括128KB的系統內可編程閃存
高達28KB的系統SRAM，其中20KB是超低泄漏SRAM
8KB SRAM用于高速緩存或系統RAM
支持“空中傳送”升級（OTA）
符合RoHS標準的封裝：
5?mm×5?mm RHB VQFN32（15個GPIO）
7?mm×7?mm RGZ VQFN48（31個GPIO）
外圍設備：
所有數字外設引腳都可以引到任何GPIO
四個通用定時器模塊（8個16位或4個32位定時器，每個均有PWM）
UART、I2C和I2S
實時時鐘（RTC）
AES-128安全模塊
集成溫度傳感器
低功耗：
寬電源電壓范圍
正常工作：1.8至3.8 V
外部調節器模式：1.7至1.95 V
射頻部分：
2.4 GHz射頻收發器，兼容藍牙低功耗5.1和早期的LE規范
出色的接收機靈敏度（BLE為-97 dBm）、選擇性和阻塞性能
可編程輸出功率高達+5 dBm
單端或差分射頻接口

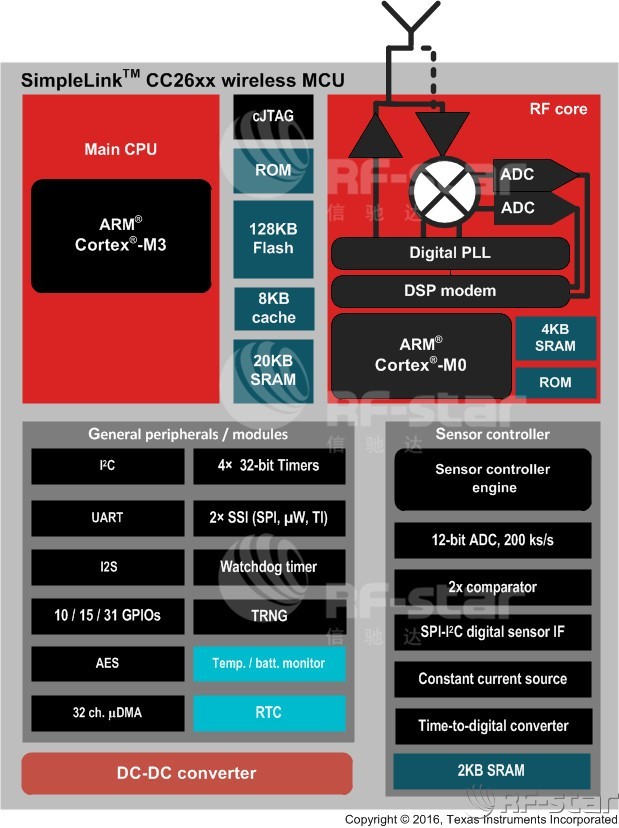

CC2640R2F參數：
微控制器：
強大的 ARM? Cortex? -M3
高達 48MHz 的時鐘速度
275KB 非易失性存儲器，包括 128KB 系統內可編程閃存
高達 28KB 系統 SRAM，其中 20KB 為超低泄漏 靜態隨機存取存儲器 (SRAM)
8KB SRAM，適用于緩存或系統 RAM 使用
支持無線升級 (OTA)
封裝符合 RoHS 標準
2.7mm × 2.7mm YFV DSBGA34 封裝（14 個 GPIO）
4mm × 4mm RSM VQFN32 封裝（10 個 GPIO）
5mm × 5mm RHB VQFN32 封裝（15 個 GPIO）
7mm × 7mm RGZ VQFN48 封裝（31 個 GPIO）
外設
所有數字外設引腳均可連接任意 GPIO
四個通用定時器模塊 （8 × 16 位或 4 × 32 位，均采用脈寬調制 (PWM)）
12 位模數轉換器 (ADC)、200MSPS、8 通道模 擬多路復用器
低功耗
寬電源電壓范圍
正常工作電壓：1.8V 至 3.8V
外部穩壓器模式：1.7V 至 1.95V
關斷電流：100nA（發生外部事件時喚醒）
射頻 (RF) 部分
2.4GHz RF 收發器，符合 Bluetooth 低功耗 (BLE) 4.2 和 5 規范
l出色的接收器靈敏度（BLE 對應 –97dBm）、可選擇性和阻斷性能
最高達+5dBm的可編程輸出功率
單端或差分 RF 接口

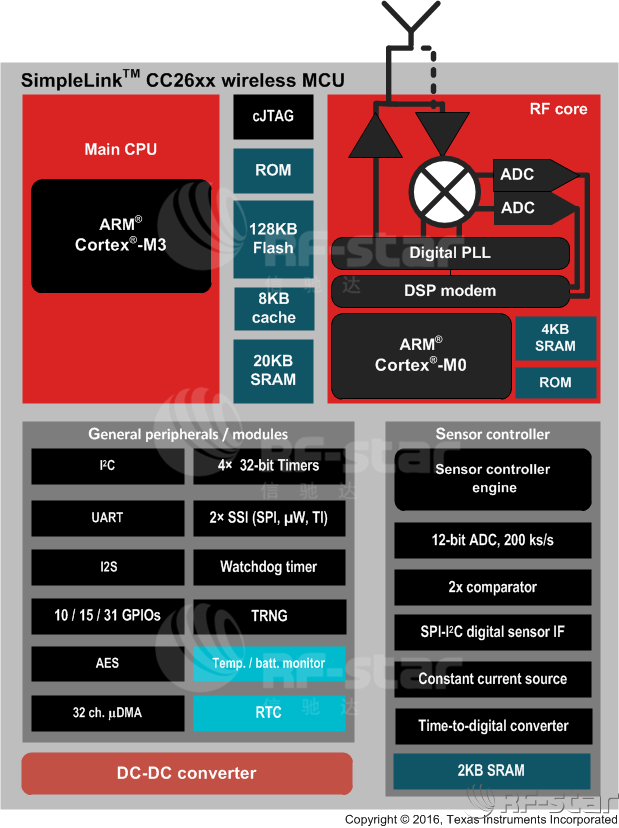

CC2640參數
微控制器
強大的 ARM? Cortex? -M3
高達 48MHz 的時鐘速度
128KB 系統內可編程閃存
高達 28KB 系統 SRAM，其中 20KB 為超低泄漏靜態隨機存取存儲器 (SRAM)
8KB SRAM，適用于緩存或系統 RAM 使用
封裝符合 RoHS 標準
4mm × 4mm RSM VQFN32 封裝（10 個 GPIO）
5mm × 5mm RHB VQFN32 封裝（15 個 GPIO）
7mm × 7mm RGZ VQFN48 封裝（31 個 GPIO）
外設
所有數字外設引腳均可連接任意 GPIO
四個通用定時器模塊 （8 × 16 位或 4 × 32 位，均采用脈寬調制 (PWM)）
超低功耗模擬比較器
I2C
I2S
實時時鐘 (RTC)
10、15 或 31 個 GPIO，具體取決于所用封裝選項
外部系統
片上內部 DC-DC 轉換器
極少的外部組件
無縫集成 SimpleLink?CC2590 和 CC2592 范圍 擴展器
低功耗
寬電源電壓范圍
正常工作電壓：1.8V 至 3.8V
射頻 (RF) 部分
2.4GHz RF 收發器，符合 Bluetooth 低功耗 (BLE) 4.2 規范
出色的接收器靈敏度（BLE 對應 –97dBm）、可選擇性和阻斷性能
最高達 +5dBm 的可編程輸出功率
單端或差分 RF 接口

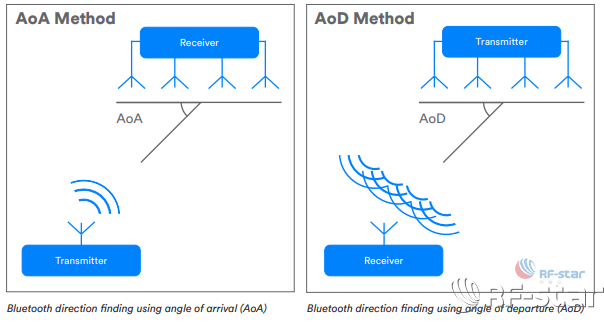

信馳達科技現已推出CC2640R2L模塊，支持室內定位能力強大的BLE 5.1協議。早在2019年1月21日，藍牙技術聯盟Bluetooth SIG宣布核心規范 Core specification 5.1發布，引入了期待已久的AoA/AoD特性。AoA/AoD到達角/發送角測距是一種基于信號到達角度/發送角度的定位算法,通過藍牙5.1設備感知發射節點信號的到達/發送方向，計算接收節點和發射節點之間的相對方位或角度，然后再利用三角測量法或其他方式計算出未知節點的位置，非常適合物聯網室內定位應用。
現在已經有越來越多的廠商支持藍牙5.1標準。藍牙5.1運用在室內定位有著很多優勢，采用CC2640R2L芯片的模塊，成本更低，支持BLE 5.1,能夠滿足用戶更多的需求，例如信馳達科技推出的綜合性能很強的RF-BM-4077B1L和RF-BM-4055B1L模塊。
信馳達科技是行業知名度和信譽度優秀的無線射頻解決方案提供商及低功耗射頻核心器件供應商，旗下產品包含豐富的TI系列產品，例如CC2640R2L。專業的技術支持團隊為您提供專業的定制化服務，更多TI方案，請關注信馳達科技。
