信馳達ESP32-C3/RTL8720CM WiFi開發板RF-WT01上線

2024-03-06 08:54:46 信馳達科技

為方便客戶快速選型和驗證WiFi模塊，深圳市信馳達科技有限公司推出了WiFi開發板RF-WT01，支持適配信馳達RF-WM-ESP32B1、RF-WM-20CMB1、RF-WM-11AFB1、RF-WM-20DNB1 4款WiFi串口模塊使用，方便客戶實現對信馳達WiFi模塊的快速測試和評估。

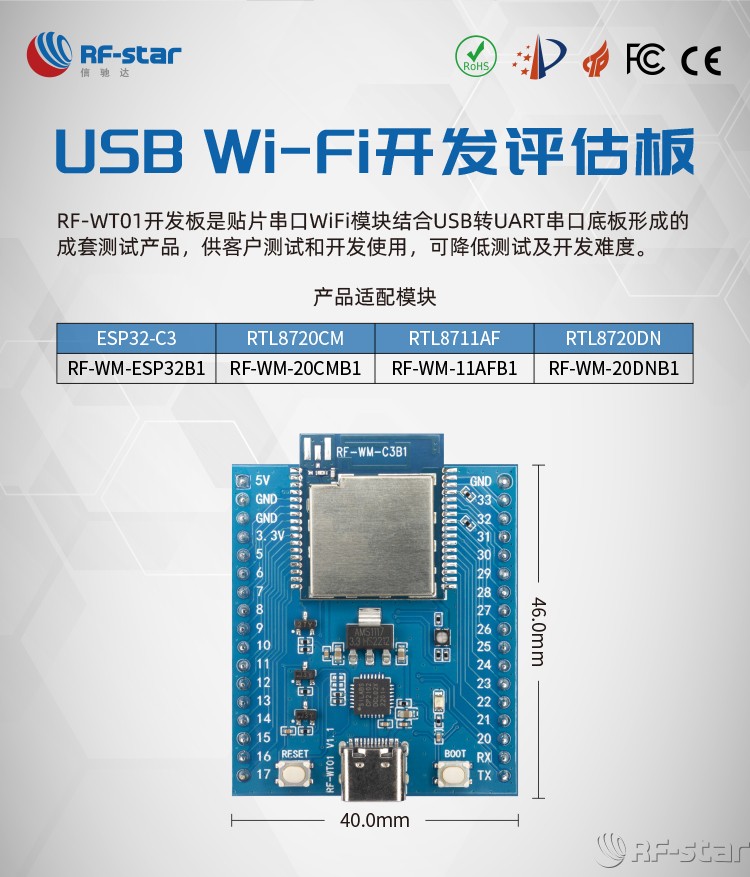

USB WiFi開發板評估板

圖1RF-WT01實物圖

RF-WT01開發底板的功能區及資源描述，如圖2所示，序號與圖上功能區序號一致：

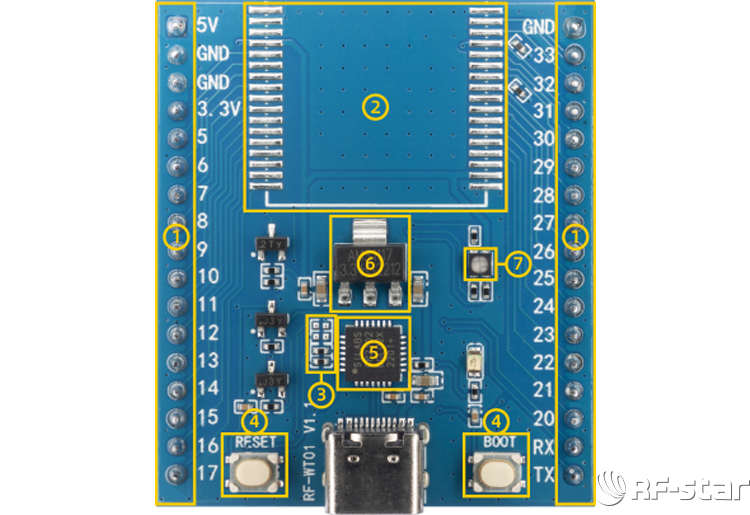

RF-WT01開發底板功能區及資源描述

圖2RF-WT01開發底板功能區及資源描述

模塊外接IO區：全IO引出；

WiFi模塊：支持信馳達RF-WM-ESP32B1、RF-WM-20CMB1、RF-WM-11AFB1、RF-WM-20DNB1 4款模塊；
UART跳線區：可通過切換電阻選擇將CP2102連接至通訊串口或燒錄串口，開發板出貨時默認連接至通訊串口；
按鍵功能區：提供RESET按鍵用于開發板重置、BOOT按鍵用于固件燒錄；
USB UART功能區：CP2102 USB轉UART功能區；
電壓轉換區：5V轉3.3V；
RGB：板載RGB LED，無需額外接線，方便客戶直接進行初級的燈控操作。

RF-WT01開發板引腳對照如圖3所示，以適配RF-WM-ESP32B1為例，模塊的引腳標注與底板排針位置一一對應，到手后結合開發板和實際模塊的硬件規格書可直接進行開發或調試，使用過程中存在任何疑問均可上信馳達官網或信馳達淘寶官網找客服支持。

RF-WT01 引腳序號圖及引腳說明

圖3RF-WT01 引腳序號圖及引腳說明

RF-WM-ESP32B1是信馳達推出的Wi-Fi藍牙Combo模塊,采用樂鑫ESP32-C3FN4 SoC方案,集成了32位RISC-V單核處理器,主頻高達160 MHZ,并包含多種外設:UART、PWM、SPI、I2S、12C、ADC等，天線支持PCB/IPEX/郵票孔，尺寸為20 * 23 mm，支持 802.11 b/g/n Wi-Fi 2.4 GHz 無線標準和BLE 5.0協議，具有4MB FLASH存儲空間、400KB SRAM運行空間，支持TCP/UDP透傳、MQTT透傳固件和客戶二次開發，是一款高性價比的國產芯片WiFi模塊，適用于智能家居、工業自動化、消費電子等領域。

RF-WM-20CMB1嵌入式Wi-Fi+藍牙Combo模塊采用瑞昱（Realtek）RTL8720CM芯片方案，內置高性能100 MHz Real-M300 KM4 MCU，天線支持PCB/IPEX/郵票孔，包含多種外設：UART、SPI、I2C、SDIO、GPIO等。模塊支持802.11 b/g/n 2.4 GHz Wi-Fi無線標準和BLE 4.2，模塊帶256 KB SRAM、4MB PSRAM和2M FLASH，提供TCP/UDP透傳固件并支持客戶二次開發，具有低功耗機制，非常適合IoT（物聯網）應用。

RF-WM-11AFB1采用瑞昱（Realtek）RTL8711AF主芯片設計，內置高性能ARM Cortex-M3 MCU，并包含多種外設：UART，SPI，I 2C，I 2S，SDIO，NFC，GPIO等。模塊支持802.11 b/g/n的2.4 GHz Wi-Fi無線標準，內置512 KB SRAM、2 MB SDRAM和1MB Flash，模塊外圍少，成本更低，集成 TCP/IP 協議及應用，適用于家庭自動化、安防系統、智能能源、工業控制、智能玩具等物聯網應用領域。

RF-WM-20DNB1嵌入式雙頻段 Wi-Fi+BLE 二合一模塊，采用瑞昱（Realtek）的 SOC Wi-Fi 方案 RTL8720DN 芯片設計，集成了Real-M300（兼容 Cortex-M33）高性能 MCU 和 Real-M200（兼容 Cortex-M23）低功耗 MCU，并包含多種外設：UART，SPI，I2C，SDIO，GPIO 等。模塊支持 802.11 a/b/g/n（2.4 GHz和5 GHz）Wi-Fi 無線標準和藍牙5.0協議，具有大容量存儲空間(FLASH:2MB)和運行空間(SRAM:512KB), 適用于高性能處理與低功耗場景的物聯網應用。

RF-WT01官方購買鏈接：

https://item.taobao.com/item.htm?id=763840639193
