nRF52840等nRF52系列keil 環境：ROM與RAM 開始地址及大小設置

芯片型號：nRF52840

模塊型號：RF-BM-ND05/RF-BM-ND06

        硬件: NORDIC nRF 52840 DK (FLASH ROM: 1MB, RAM: 256 KB)

        協議棧: s140_nrf52_6.1.0

        Keil: u version ver 5.23.0.0

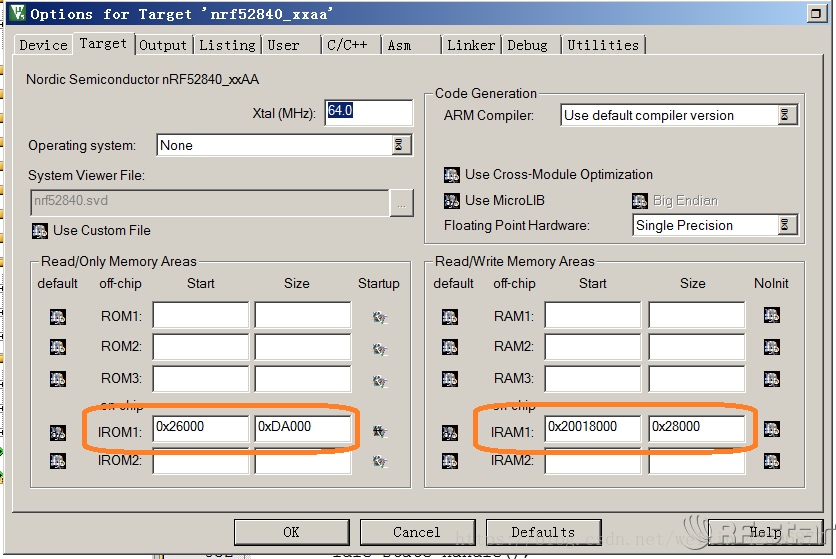

        1. 設置界面;

        IROM1 對應 1MB FLASH ROM; IRAM1 對應 256KB RAM.

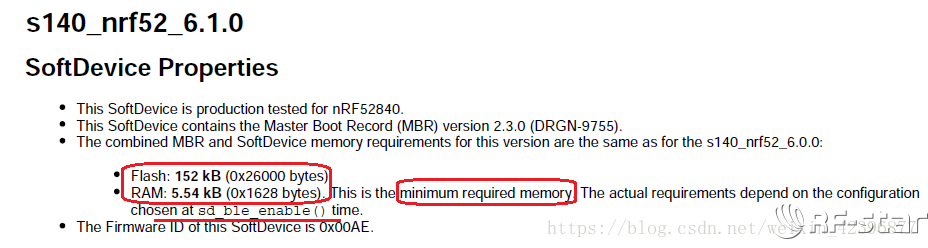

        2. 于 s140 包中文件 s140_nrf52_6.1.0_release-notes.pdf 查到, s140 協議棧分別占用 FLASH ROM,RAM 尺寸;

        3. IROM1 start address 開始地址和 size 尺寸設置算法

        IROM1 Start Address 開始地址: 0x26000, 152KB=152 * 1024 bytes = 155648 bytes = 0x26000 bytes.

        IROM1 Size: 1MB - 152KB = (1024 - 152) * 1024 bytes = 892928 bytes = 0xDA000 bytes.

        4. 剩余 FLASH ROM 尺寸, 用于存放: Code + RO-data + RW-data, 留意編譯時這三者字節數，注意其總和不得超過剩余 FLASH ROM；

        5. s140 協議棧最小需求 RAM 是 5.54KB ( 0x1628 bytes), 但實際 RAM 空間需求還依賴 sd_ble_enable() 配置;

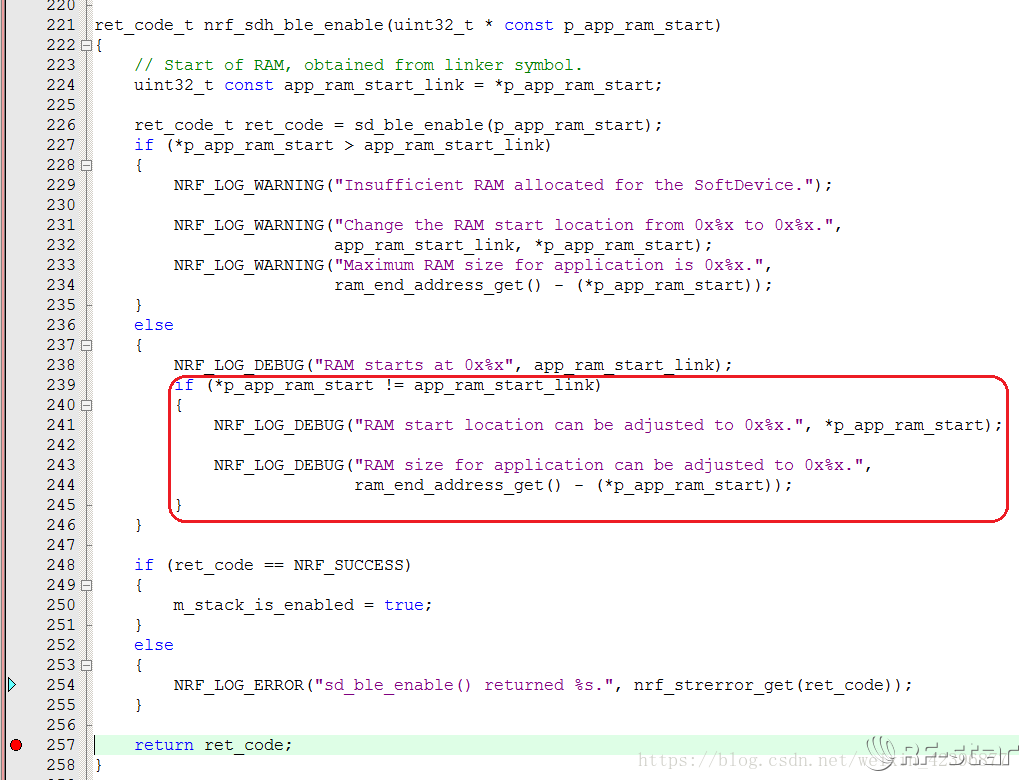

先在RAM開始區域設置一個較小的開始值，讓程序運行時報錯, nrf_sdh_ble.c 中設置斷點, 查看真實 RAM 需求的開始地址;

        6. IRAM1 Start Address 開始地址設置為上述調試獲取的值 (變量: p_app_ram_start);

        7. IRAM1 Size 算法

        IRAM1 Size 按上述調試顯示，可快捷設置為值 ram_end_address_get() - (*p_app_ram_start);

        RAM 總尺寸 256 KB = 256 * 1024 bytes = 262144 bytes = 0x40000 bytes.

        注: RAM 起始基地址是 0x2000 0000;

        假設 IRAM1 Start Address: 0x2001 8000,  則 IRAM1 Size = 0x40000 - 0x18000 bytes = 28000 bytes

        8. 存放 s140 協議棧后, 剩余 RAM 用于應用程序運行; 剩余 RAM 空間尺寸須 > (pZI-data + RW-data).

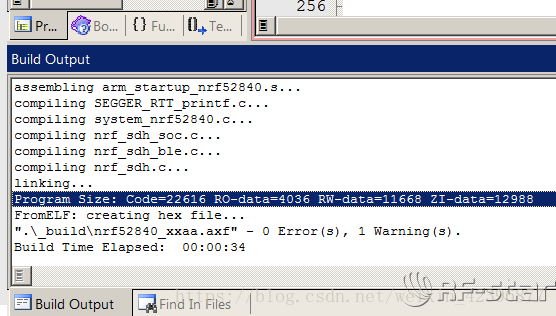

        9. KEIL 編譯輸出參考 (Code,RO-data,RW-data,ZI-data )

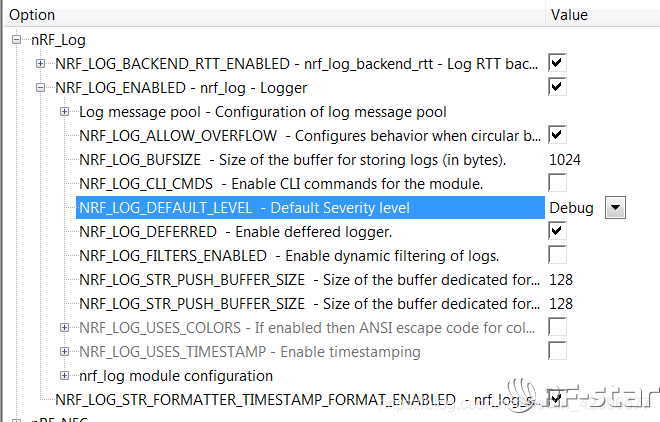

        10. 備注, 關于 NRF_LOG_DEBUG 輸出于sdk_config.h 中配置
