CC131X系列固件問題：通過bootloader用串口給CC1310下載固件

芯片型號：CC1310

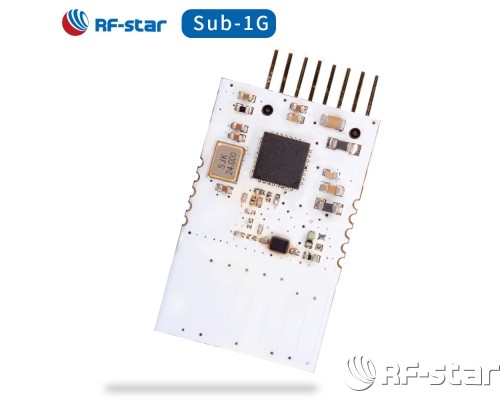

模塊型號：RF-SM-1044B1

        最近買了一塊基于CC1310的信馳達RF-SM-1044B1模塊，自己編譯了一個固件。本來想下程序進去運行一下，遇到下載固件失敗的情況，這里分享一些經驗。

1.Contiki缺省設置沒有enable bootloader, 通過如下設置啟用backdoor,

修改contiki/cpu/cc26xx-cc13xx/lib/cc13xxware/startup_files/ccfg.c文件一下幾項,

其中,  bootloader觸發設置為Select按鍵低狀態

        // #define SET_CCFG_BL_CONFIG_BOOTLOADER_ENABLE         0x00       // Disable ROM boot loader
        #define SET_CCFG_BL_CONFIG_BOOTLOADER_ENABLE            0xC5       // Enable ROM boot loader
        #define SET_CCFG_BL_CONFIG_BL_LEVEL                    0x0        // Active low to open boot loader backdoor
        #define SET_CCFG_BL_CONFIG_BL_PIN_NUMBER                0x0B       // DIO11, 對應Select按鍵
        #define SET_CCFG_BL_CONFIG_BL_ENABLE                 0xC5       // Enabled boot loader backdoor
        //#define SET_CCFG_BL_CONFIG_BL_ENABLE               0xFF       // Disabled boot loader backdoor

2. 編譯固件, 通過cjtag方式將新固件下載到CC1310模塊中, 這樣下次下載就可以通過按鍵觸發進入Bootloader模式, 用串口通信方式下載固件

上電后, 按住select按鍵后, 按一下Reset按鍵, 松開Select, 通常contiki系統自檢有個LEDs依次點亮熄滅過程, 如果看不到此現象,證明進入bootloader模式

        3. 通過contiki系統自帶的cc2538-bsl script或者最新版TI Flash Programmer2(1.7.2), 通過串口下載

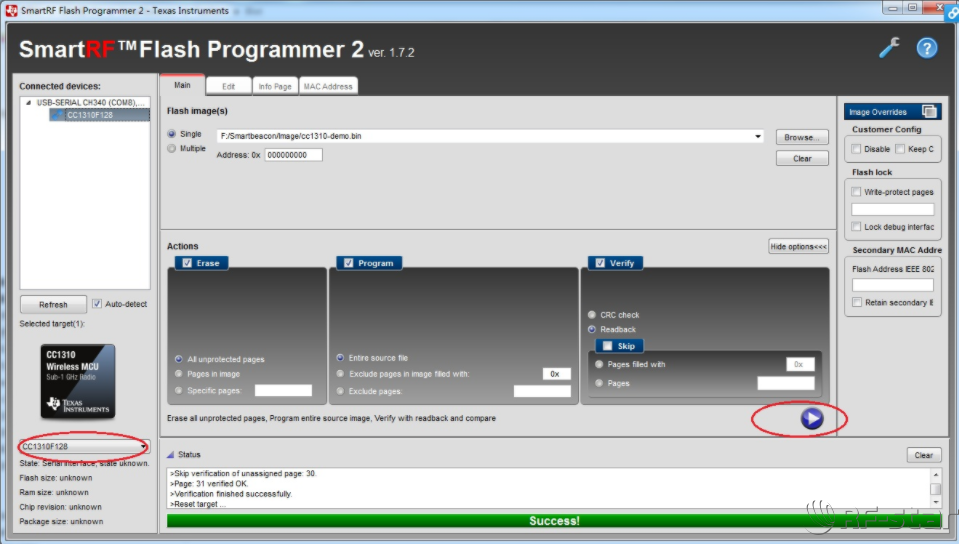

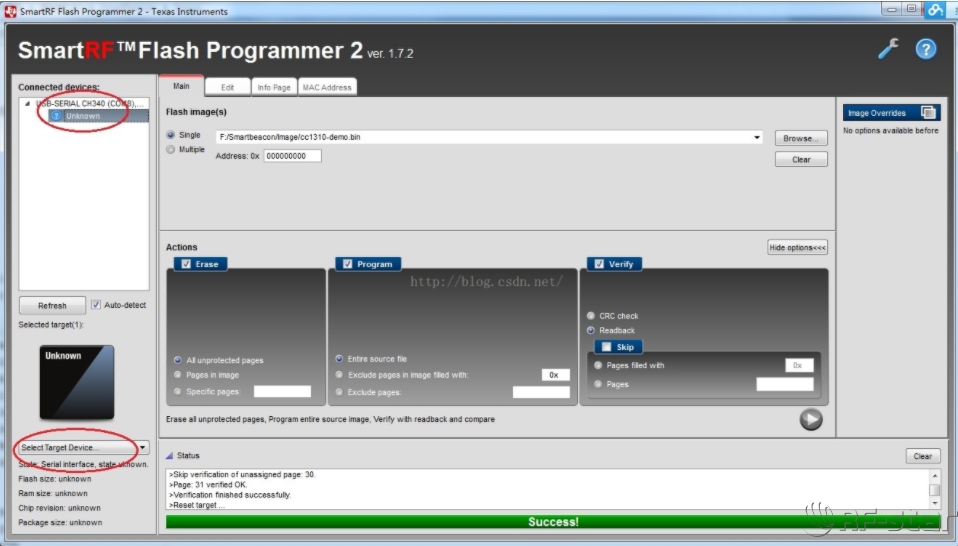

        A.  Flash Programmer2 下載操作如下

B.  linux下通過contiki自帶的腳本下載

腳本詳細信息鏈接： https://github.com/JelmerT/cc2538-bsl

連上模塊到linux系統， 察看設備目錄， ttyUSB* 文件是否存在，然后敲入以下命令

cc2538-bsl.py -e  -w -v -b 115200 cc1310-demo.bin

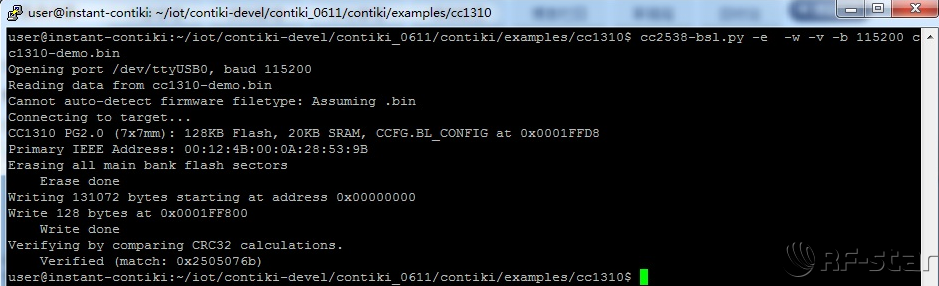

正常的輸出信息如下圖：
